اختيار الحق آلة جدل الأسلاك يحدد الجودة والمرونة والقدرة على الحمل الحالي لكل موصل مجدولة يتم إنتاجه في منشأتك. أ آلة جدل الأسلاك تقوم بلف الأسلاك المعدنية الفردية معًا في حزمة موحدة، واختيار نوع الماكينة الأمثل - سواء كانت آلة تجميع مزدوجة، أو آلة تجديل كوكبية، أو آلة تجديل قفصية صلبة - يؤثر بشكل مباشر على سرعة الإنتاج، ومعدل الخردة، وتكلفة التشغيل على المدى الطويل. يقدم هذا الدليل نظرة مبنية على الأدلة حول كيفية عمل هذه الأجهزة، ويقارن الأنواع الرئيسية ببيانات الأداء، ويجيب على الأسئلة الأكثر إلحاحًا التي تواجه مصنعي الكابلات ومهندسي الكهرباء.

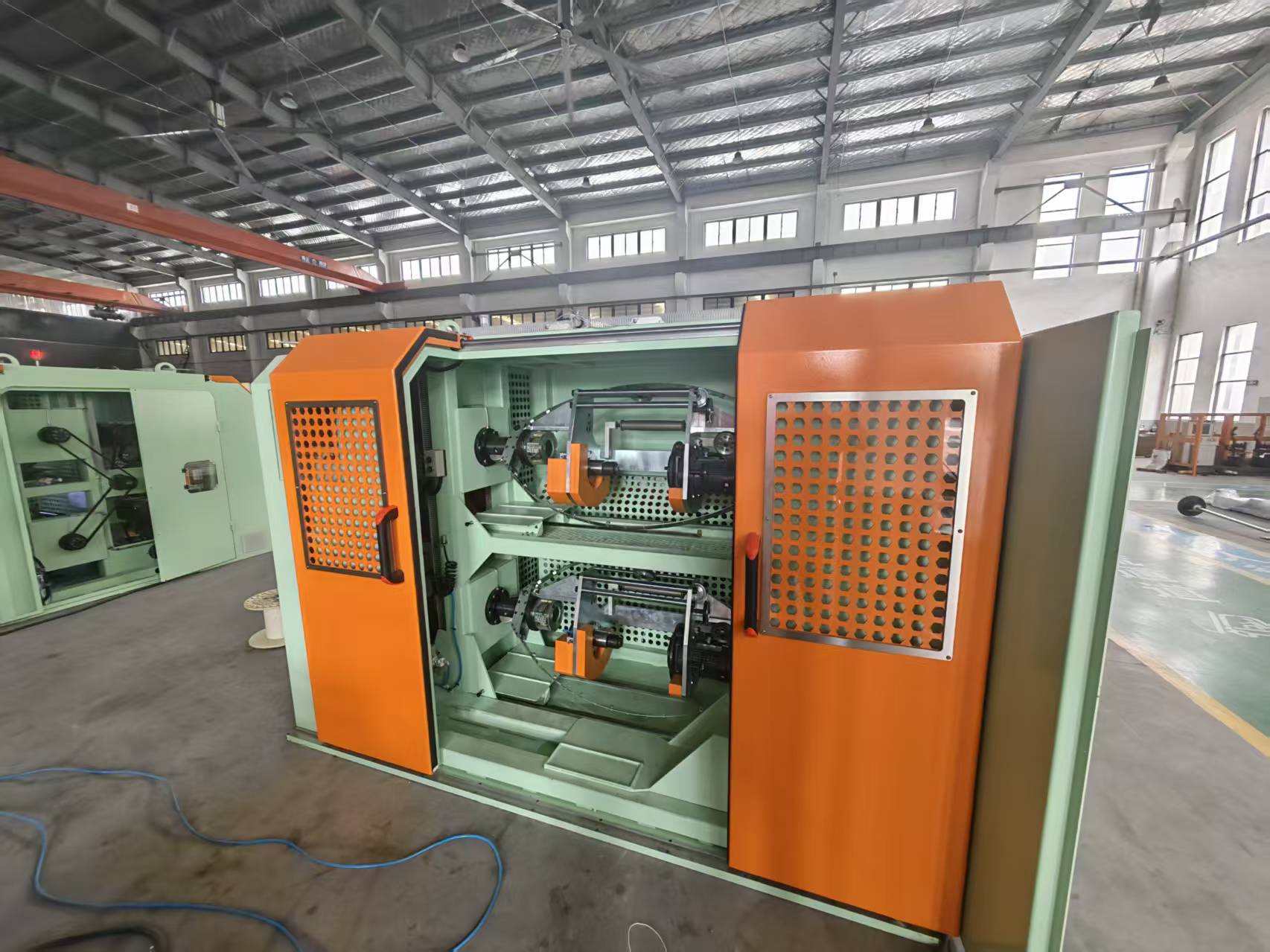

ما هي آلة تجديل الأسلاك؟
آلة جدل الأسلاك هي القطعة الأساسية من المعدات التي توحد أسلاك مفردة متعددة في موصل متماسك مع خصائص ميكانيكية وكهربائية متفوقة. على عكس الموصل الصلب، يوفر الموصل المجدول مرونة أعلى بشكل كبير ومقاومة لفشل الكلال، ولهذا السبب تصنف المعايير الدولية مثل IEC 60228 الموصلات حسب فئة الجدائل الخاصة بها. تقوم الآلة بتغذية الأسلاك الفردية من مكبات الدفع، ومحاذاتها من خلال لوحة وضع أو مخروط الأنف، وتطبيق تحريف متحكم فيه لتشكيل طبقات من خيوط ملفوفة حلزونيًا حول قلب مركزي.
حديث آلة جدل الأسلاكs التعامل مع المقاطع العرضية للموصل من 0.05 مم² (للكابلات الطبية فائقة الدقة) إلى أكثر من 1000 مم² (لخطوط نقل الطاقة). وفقًا للبيانات التي نشرتها مجموعة CRU في عام 2025، فإن السوق العالمية لموصلات النحاس والألمنيوم المجدولة تنمو بنسبة 3.2% سنويًا، مدفوعة بالتوسع في السيارات الكهربائية والطاقة المتجددة. وقد دفع هذا النمو الشركات المصنعة إلى اعتماد تقنيات أسرع وأكثر دقة آلة جدل الأسلاكs قادر على الحفاظ على تفاوتات طول الخط في حدود ±1% بسرعات خط تتجاوز 200 متر في الدقيقة.

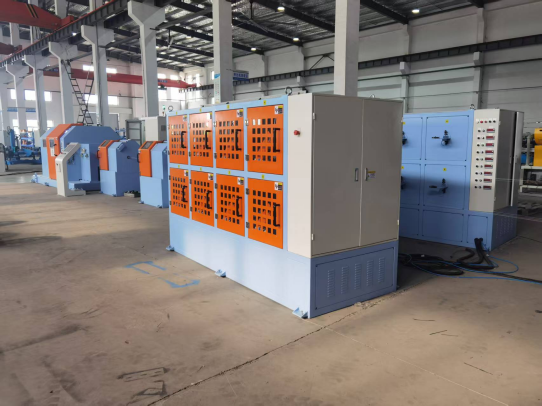

كيف تعمل ماكينة تجديل الأسلاك
يتضمن مبدأ التشغيل الأساسي لآلة جدل الأسلاك تدوير مجموعة من العناصر الحاملة للأسلاك حول محور طولي أثناء سحب الخيوط المجمعة من خلال قالب إغلاق بمعدل يتم التحكم فيه بدقة. تحدد النسبة بين سرعة الدوران (اللفات في الدقيقة) وسرعة الالتقاط الخطية طول الطبقة، وهي المسافة المطلوبة لخيط واحد لإكمال حلزون بزاوية 360 درجة حول القلب. ينتج طول الطبقة الأقصر موصلًا أكثر مرونة ولكنه ذو مقاومة أعلى قليلاً، في حين أن طول الطبقة الأطول يزيد من الموصلية وقوة الشد.
اعتمادا على تصميم آلة جدل الأسلاك ، يمكن نقل حركة الالتواء بواسطة قوس دوار (في آلات اللف المزدوج)، أو قفص دوار (في الجدائل الصلبة)، أو بكرات دوارة بشكل فردي (في الجدائل الكوكبية). تشترك جميع الأنواع في مطلب مشترك: يجب أن تظل الأسلاك الفردية تحت شد خلفي متحكم فيه لمنع التشابك وضمان هندسة جديلة متسقة. تتم مراقبة العملية برمتها بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC) تعمل على ضبط سرعة المحرك وتوتره في الوقت الفعلي. تظهر بيانات الصناعة أن التحكم الرقمي في التوتر يمكن أن يقلل الخردة الناتجة عن انقطاع الأسلاك بنسبة تصل إلى 45% مقارنة بالأنظمة الميكانيكية البحتة.

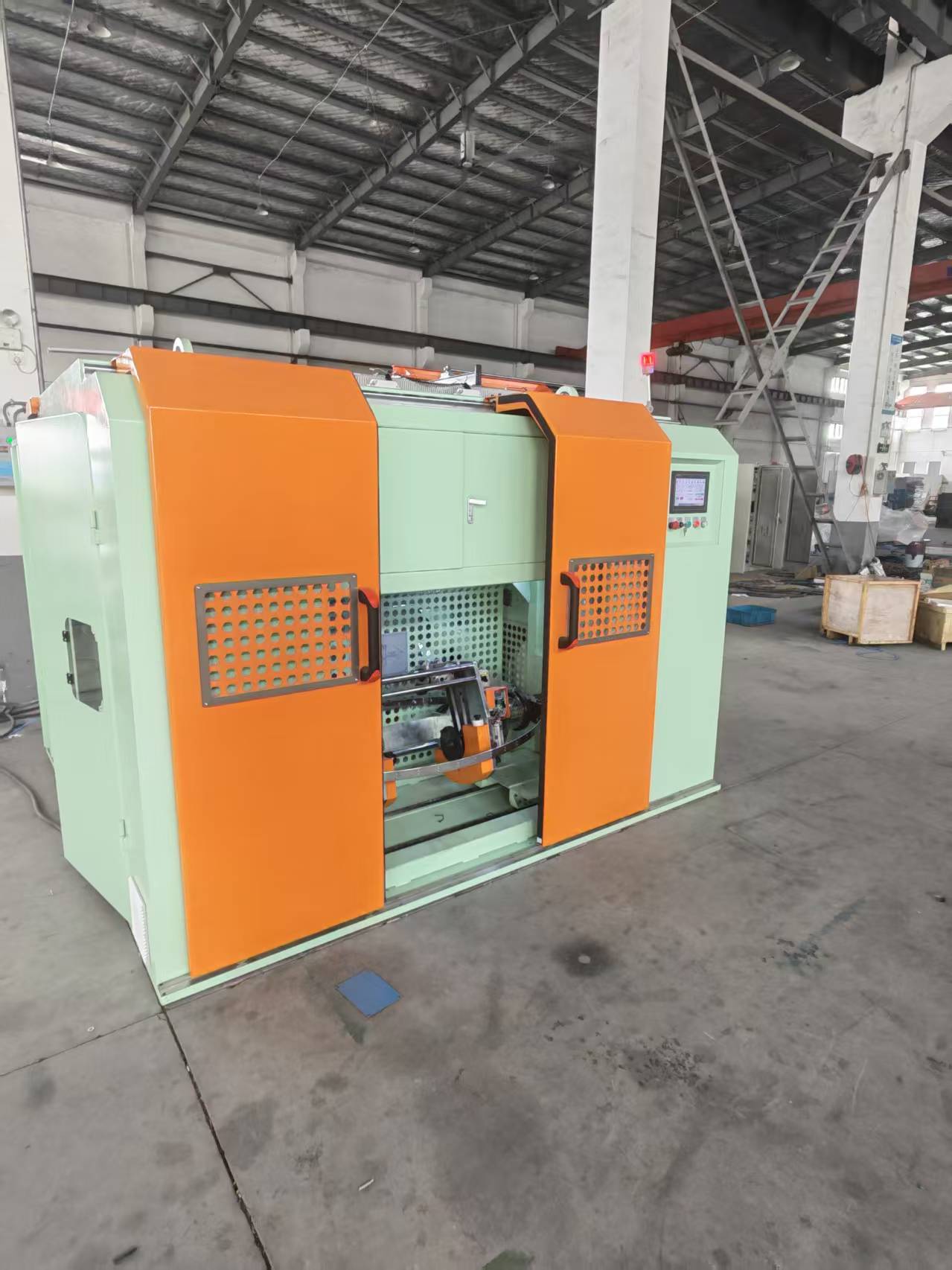

الأنواع الرئيسية لآلات جدل الأسلاك: مقارنة تفصيلية
لا يوجد تصميم واحد لآلة تجديل الأسلاك يناسب جميع سيناريوهات الإنتاج؛ يستهدف كل نوع من الآلات نطاقًا محددًا لحجم الموصل وحجم الإنتاج ومتطلبات دقة الطول. ويبين الجدول أدناه خمسة تكوينات مستخدمة على نطاق واسع، مما يتيح إجراء تقييم مباشر يعتمد على البيانات.
| نوع الآلة | طريقة اللف | نطاق الموصل (مم²) | أقصى سرعة للخط (م/دقيقة) | دقة الطول النموذجية | التطبيق الأساسي |
|---|---|---|---|---|---|
| مزدوجة تويست بانشر | قوس دوار، دورتان في كل دورة | 0.05 - 16 | ما يصل إلى 300 | ±2% | أسلاك السيارات، الحبال المرنة |
| ستاندرد الكواكب | دوران فردي للمكوك، لا يوجد تطور على محور السلك | 10 - 630 | حتى 80 | ±0.5% | كابلات الطاقة، الموصلات المضغوطة |
| جامدة قفص ستندر | القفص الثابت يدور كوحدة واحدة | 16 - 1200 | حتى 60 | ±1% | خطوط نقل علوية |
| مفردة تويست ستندر | تطور واحد لكل ثورة من المتابعة | 0.5 - 50 | ما يصل إلى 150 | ±1.5% | كابلات التحكم جهد متوسط |
| ستاندرد أنبوبي | تمر الأسلاك عبر أنبوب دوار | 0.2 - 95 | ما يصل إلى 200 | ±1% | كابل الأجهزة، سلك محمي |
تهيمن آلات التجميع المزدوجة على الإنتاج عالي السرعة للموصلات ذات الجدائل الدقيقة، في حين لا يمكن استبدال الجدائل الكوكبية للموصلات الأحادية والمضغوطة التي لا تتطلب أي لف على الأسلاك الفردية. اختيار أ آلة جدل الأسلاك يجب أيضًا أن يأخذ في الاعتبار عدد البكرات: عادةً ما تستوعب ماكينة التجديل الكوكبية مقاس 630 مم 6 أو 12 أو 18 أو 24 بكرة، مما يحدد بشكل مباشر الحد الأقصى لعدد الخيوط في الطبقة.
العوامل الرئيسية لاختيار آلة تجديل الأسلاك
يتم تحديد آلة جدل الأسلاك المثالية الخاصة بك من خلال خمسة متغيرات قابلة للقياس: المقطع العرضي للموصل، وطول الوضع المطلوب، وحجم الإنتاج، ونوع المادة، والحاجة إلى جدل متحد المركز أو مجمع. سيساعدك التقييم المنهجي الذي يتبع التسلسل أدناه على تجنب الأخطاء المكلفة المتعلقة بالإفراط في المواصفات أو نقص القدرة.
- تحديد مواصفات الموصل. حدد حجم الموصل النهائي (مم² أو AWG)، وعدد الأسلاك الفردية، وقطر الجديلة. على سبيل المثال، يتطلب الموصل المرن من الفئة 5 وفقًا للمواصفة IEC 60228 عددًا محددًا من الخيوط وقطرًا يحدد الحد الأدنى لعدد البكرات على آلة جدل الأسلاك .
- تحديد الطول والاتجاه المطلوبين. يمكن لآلة التجديل الكوكبية أن تحافظ على طول وضع قصير يصل إلى 8 أضعاف قطر الموصل دون إتلاف الأسلاك، بينما يعمل جهاز التجميع المزدوج بشكل أفضل مع نسب وضع من 10:1 إلى 20:1. يتم ضبط اتجاه الوضع (S أو Z) إلكترونيًا على الأجهزة الحديثة.
- حساب الإنتاج المستهدف بالكيلو جرام في الساعة. بالنسبة لآلة التجميع المزدوجة الملتوية التي تنتج سلكًا مجدولًا بمساحة 1.5 مم² بسرعة 250 م/دقيقة، يمكن أن يصل الإنتاج إلى حوالي 45 كجم/ساعة. استخدم هذا الرقم للتأكد من آلة جدل الأسلاك يمكن أن تلبي سعة كتاب الطلب الخاص بك.
- تقييم توافق المواد. تتطلب كل من الموصلات النحاسية والألمنيوم والمعلبة مواد قوسية أو دوارة محددة لمنع تلف السطح. على سبيل المثال، تستفيد جدائل الألومنيوم من الأدلة المطلية بالسيراميك لتقليل تراكم غبار الأكسيد.
- تقييم الأتمتة ووقت التغيير. يمكن للآلات ذات التحميل التلقائي للمكوك وقياس طول الوضع بالليزر تقليل وقت التغيير من 45 دقيقة إلى أقل من 10 دقائق، وهي ميزة مهمة للإنتاج على المدى القصير.
سرعة الإنتاج ومقارنة المخرجات
إن ناتج الإنتاج لآلة جدل الأسلاك محدود بشكل أساسي بالسرعة الميكانيكية للمكونات الدوارة وقدرة التحميل. يوفر الجدول أدناه بيانات مخرجات واقعية لثلاثة تكوينات شائعة، استنادًا إلى مواصفات الشركة المصنعة الفعلية للموصل النحاسي المجدول بقطر 1.5 مم².
| نوع الآلة | سرعة الخط (م/دقيقة) | الإخراج (كجم / ساعة) | استهلاك الطاقة (كيلوواط) | معدل الخردة (٪) |
|---|---|---|---|---|
| مزدوجة تويست بانشر | 280 | 48.5 | 15 | 0.8 |
| ستاندرد الكواكب (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| جامدة قفص ستندر | 55 | 18.2 | 30 | 0.5 |
يحقق جهاز التجميع المزدوج اللف ما يقرب من ضعف إنتاج آلة التجديل الكوكبية لنفس المقطع العرضي، لكن التصميم الكوكبي يقلل معدل الخردة بأكثر من 60%. هذه المقايضة بين السرعة والدقة هي جوهر كل شيء آلة جدل الأسلاك قرار الشراء.
التطبيقات عبر الصناعات الرئيسية
يحدد قطاع الاستخدام النهائي فئة تجديل الأسلاك وبالتالي التكنولوجيا المحددة المطلوبة لآلة تجديل الأسلاك. تعتمد القطاعات التالية على الموصلات المجدولة التي تنتجها هذه الآلات:
- تسخير أسلاك السيارات - تنتج أدوات التجميع المزدوجة الملتوية الموصلات المجدولة ذات الجدار الرقيق والمرونة العالية اللازمة لأسلاك حجرة المحرك، حيث تكون مقاومة الاهتزاز أمرًا بالغ الأهمية.
- نقل وتوزيع الطاقة - تقوم الأقفاص الصلبة والجدائل الكوكبية بتصنيع موصلات متحدة المركز مدمجة للكابلات ذات الجهد المتوسط والعالي حتى 500 كيلو فولت، مما يضمن توزيع تيار موحد.
- أنظمة الطاقة المتجددة - تتطلب كابلات مزرعة الطاقة الشمسية وتوربينات الرياح موصلات نحاسية معلبة ومجدولة بدقة يتم إنتاجها على مجمعات عالية السرعة لمقاومة التآكل والتدوير الحراري.
- السكك الحديدية والنقل الجماعي - تتطلب الكابلات المتداول موصلات مرنة للغاية (الفئة 6 وفقًا للمواصفة IEC 60228) والتي غالبًا ما يتم تصنيعها على آلات كوكبية لتحقيق عدد الخيوط الدقيقة للغاية.
- الأجهزة الطبية والروبوتات – يستخدم الجدائل فائقة الدقة التي يقل حجمها عن 0.05 مم² جدائل أنبوبية أو مفردة ملتوية لتجنب كسر الأسلاك النحاسية أو أسلاك سبائك النحاس الرقيقة.
تحليل التكلفة والعائد على الاستثمار
تمثل ماكينة جدل الأسلاك استثمارًا رأسماليًا كبيرًا، لكن التحليل التفصيلي لتكلفة الملكية الإجمالية غالبًا ما يكشف أن الماكينة الأعلى سعرًا مع التحكم الدقيق تدفع تكاليفها في غضون ثلاث سنوات من خلال تقليل الخردة والتغييرات الأسرع. يقارن الجدول أدناه هيكل التكلفة لمدة خمس سنوات لآلة التجميع المزدوجة مقابل آلة التجديل الكوكبية، بافتراض تشغيل نوبة واحدة ينتج 200 طن من النحاس المجدولة سنويًا.
| فئة التكلفة | مزدوجة تويست بانشر | ستاندرد الكواكب (12 bobbin) |
|---|---|---|
| تكلفة المعدات الأولية (بالدولار الأمريكي) | 85000 دولار | 210.000 دولار |
| تكلفة الطاقة السنوية (عند 0.12 دولار/كيلوواط ساعة) | 2,160 دولار | 3170 دولارًا |
| متوسط خسارة الخردة في السنة | 4600 دولار | 1800 دولار |
| تكلفة الصيانة النموذجية / السنة | 3200 دولار | 4800 دولار |
| إجمالي تكلفة التشغيل لمدة 5 سنوات | 135800 دولار | 258,650 دولار |
بالنسبة للمصنعين المتخصصين في الموصلات ذات الجدران الرقيقة للسيارات، توفر آلة التجميع المزدوجة اللولبية أقل تكلفة لكل كيلوغرام. بالنسبة للمرافق التي تتطلب موصلات متحدة المركز مضغوطة، الكواكب آلة جدل الأسلاك يظل الخيار الوحيد القابل للتطبيق من الناحية الفنية على الرغم من ارتفاع تكلفته الأولية.
أفضل ممارسات الصيانة لإطالة عمر الماكينة
الصيانة الوقائية لآلة جدل الأسلاك تتمحور حول ثلاثة عناصر: فحص محمل القوس أو القفص، معايرة مستشعر التوتر، ومراقبة تآكل دليل الأسلاك. حتى الانحرافات الطفيفة في هذه المكونات يمكن أن تؤدي إلى أخطاء في الطول وتلف الموصل. يؤدي روتين الصيانة المنظم إلى نتائج قابلة للقياس؛ وجدت دراسة استقصائية أجريت في عام 2022 على 47 محطة كابلات أجرتها Wire Association International أن المنشآت التي تجري صيانة وقائية أسبوعية أبلغت عن حالات توقف غير مخطط لها بنسبة 27% أقل من تلك التي تجري فحوصات شهرية.
- افحص المحامل القوسية وفرش الكربون كل 200 ساعة تشغيل. في آلة التجميع ذات الالتواء المزدوج، تسبب المحامل القوسية البالية اهتزازًا يؤثر بشكل مباشر على اتساق طول الوضع. استبدل المحامل التي تظهر تشغيلًا شعاعيًا يتجاوز 0.02 مم.
- معايرة ذراع الراقص وأجهزة استشعار التوتر شهريًا. يؤدي انحراف التوتر لأكثر من 5% بين الأسلاك الفردية إلى تجديل غير متساوٍ ويمكن أن يخلق بقعًا عالية المقاومة في الموصل النهائي.
- استبدل موجهات الأسلاك المصنوعة من السيراميك أو الفولاذ المقسى عند ظهور أول علامة على الحز. يمكن أن يؤدي عمق الأخدود الذي يزيد عن 0.1 مم إلى تآكل سطح السلك وإدخال جزيئات الأكسيد في الجديلة، مما يقلل من التوصيلية.
- قم بتشحيم التروس وآليات العبور وفقًا لجدول OEM. استخدم درجة الشحوم المحددة؛ يمكن أن تؤدي مواد التشحيم غير المتطابقة إلى ارتفاع درجة حرارة علبة التروس خلال أقل من 500 ساعة من التشغيل المستمر.
- التحقق من طول وضع باستخدام نظام قياس الليزر أسبوعيا. غالبًا ما يشير الانحراف الدوري في طول الطبقة إلى وجود كابستان منزلق أو أداة توصيل مشفرة متآكلة، والتي يمكن تصحيحها قبل أن تنتج منتجًا خارج المواصفات.

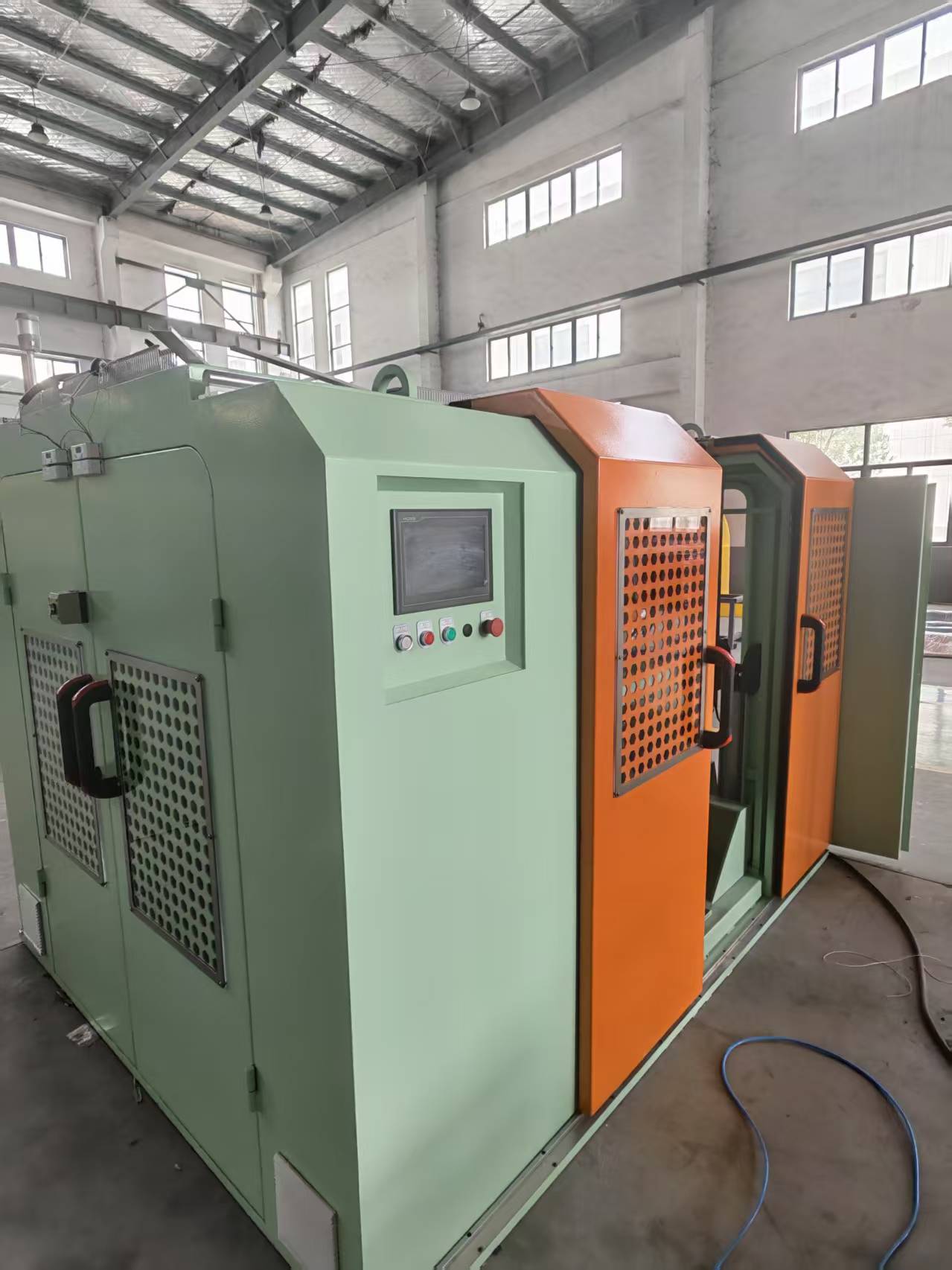

الأتمتة والصناعة 4.0 في آلات تجديل الأسلاك
تدمج أحدث آلات جدل الأسلاك مراقبة الطول في الوقت الحقيقي، وخوارزميات الصيانة التنبؤية، وأنظمة تغيير المكوك التلقائية لرفع فعالية المعدات الإجمالية (OEE) إلى ما يزيد عن 85%. تعمل مستشعرات الاهتزاز الموجودة على مقدمة السفينة ومحامل المحرك على تغذية البيانات إلى وحدة التحكم المركزية التي تتنبأ بفشل المحمل لمدة تصل إلى 60 ساعة مقدمًا، مما يسمح بالاستبدال المجدول بدلاً من إيقاف التشغيل في حالات الطوارئ. يؤدي التحميل التلقائي للمكوك إلى تقليل تدخل المشغل من 12 تغييرًا يدويًا لكل نوبة عمل إلى الصفر، مما يؤدي عمليًا إلى القضاء على السبب الأكثر شيوعًا لانكسار الخيوط المرتبطة بالإعداد.
من وجهة نظر الجودة، تقوم مصفوفات ميكرومتر الليزر بقياس قطر الموصل المجدول بشكل مستمر ومقارنته بالقيمة المستهدفة. إذا انحرف القطر بأكثر من 0.02 مم، يقوم PLC بضبط سرعة الكابستان أو شد المكوك لتصحيح الخطأ. وفقًا لورقة فنية لعام 2024 تم تقديمها في الندوة الدولية للأسلاك والكابلات، أدى التحكم في الحلقة المغلقة إلى تقليل تباين القطر بنسبة 68% مقارنة بالآلات التقليدية ذات الحلقة المفتوحة. نظرًا لأن معايير الاتصال مثل OPC UA أصبحت عالمية، فقد أصبح كل منها آلة جدل الأسلاك يمكن الآن التواصل مباشرة مع نظام تنفيذ التصنيع في المصنع، مما يوفر إمكانية التتبع وصولاً إلى مستوى البكرة الفردية.
الأسئلة المتداولة
ما هو الفرق بين التجميع والجدائل متحدة المركز؟
التجميع، يتم تنفيذه على تطور مزدوج آلة جدل الأسلاك ، يقوم بلف جميع الأسلاك معًا في نفس الاتجاه دون بنية طبقة هندسية محددة. يتم إجراء التجديل متحدة المركز عادة على جدل كوكبي أو صلب، حيث يقوم بترتيب الأسلاك في طبقات حلزونية دقيقة حول قلب مركزي. تتمتع الموصلات متحدة المركز بسطح أكثر سلاسة وتوزيع تيار أكثر اتساقًا، في حين أن الموصلات المجمعة أكثر مرونة وأسرع في الإنتاج.
كيف يؤثر طول الوضع على أداء الموصل؟
طول الوضع له علاقة عكسية مباشرة مع المرونة وعلاقة مباشرة مع الموصلية. يزيد طول الوضع القصير (على سبيل المثال، 8-12 مرة من القطر الخارجي) من المرونة ولكنه يزيد قليلاً من المقاومة الكهربائية لأن المسار الحالي يصبح أطول. في أ آلة جدل الأسلاك ، يتم تحديد طول الوضع من خلال نسبة سرعة الالتقاط إلى عدد الدورات في الدقيقة للدوار، ويجب أن يظل ضمن التسامح المحدد بواسطة معايير مثل ASTM B8 للموصلات النحاسية المجدولة متحدة المركز.
هل يمكن لآلة واحدة أن تقطع النحاس والألومنيوم؟
نعم، الأكثر حداثة آلة جدل الأسلاكs يمكن معالجة كل من النحاس والألومنيوم، ولكن يجب تكييف موجهات الأسلاك وأكمام الكابستان وإعدادات التوتر. تتطلب قوة الشد المنخفضة للألمنيوم وميله إلى توليد غبار الأكسيد تقليل التوتر الخلفي (عادةً أقل بنسبة 10-15٪ من النحاس) واستخدام الأسطح الملامسة المصنوعة من السيراميك أو الفولاذ المقاوم للصدأ المصقول لمنع التهيج.
ما هي العلامات التي تشير إلى أن آلة التجديل تحتاج إلى استبدال المحامل؟
زيادة الاهتزاز المحسوس على إطار الماكينة، والتغير الإيقاعي في الضوضاء أثناء التشغيل، والانحراف في طول الطبقة خارج ±2% بدون أمر PLC المطابق، كلها تشير إلى احتمال تآكل المحمل. على تطور مزدوج آلة جدل الأسلاك ، يجب استبدال المحامل القوسية عندما تتجاوز سرعة الاهتزاز 4.5 مم/ثانية RMS، كما تم قياسها على مبيت المحمل.
الاستثمار الصحيح في ماكينة تجديل الأسلاك
اختيار أ آلة جدل الأسلاك هو في الأساس قرار يتعلق بموازنة السرعة مع الدقة الهندسية، وتكلفة رأس المال مقابل خسارة الخردة. بالنسبة لإنتاج كميات كبيرة من الموصلات المرنة التي يقل حجمها عن 10 مم²، توفر أداة التجميع المزدوجة الملتوية إنتاجًا لا مثيل له لكل دولار. بالنسبة لكابلات الطاقة والموصلات المضغوطة متحدة المركز، فإن آلة التجديل الكوكبية أو القفصية الصلبة ليست فقط مفضلة ولكنها ضرورية من الناحية الفنية للوفاء بالمعايير الدولية. من خلال مواءمة متطلبات الإنتاج الخاصة بك مع البيانات والمقارنات المقدمة هنا، يمكنك تحديد أ آلة جدل الأسلاك من شأنها أن توفر جودة متسقة وعائدًا قويًا على الاستثمار خلال العقد القادم.
