A آلة تجديل الكواكب عبارة عن قطعة متخصصة للغاية من معدات تصنيع الأسلاك والكابلات التي تقوم بلف خيوط متعددة من الأسلاك معًا حول قلب مركزي أو محور مع الحفاظ على الاستقامة والتوتر المطلق لكل حبلا على حدة من خلال حركة كوكبية فريدة. على عكس التجميع التقليدي أو تجديل القفص الصلب، أ آلة تجديل الكواكب يضمن أن كل بكرة سلك تدور حول محورها الخاص أثناء دورانها حول العمود المركزي للماكينة، مما يزيل تمامًا أي التواء أو التواء خلفي غير مرغوب فيه في الخيوط الفردية. وفقًا لبيانات الصناعة الصادرة عن الرابطة الدولية للأسلاك والآلات (IWMA)، أصبحت تقنية الجدل الكوكبي لا غنى عنها في إنتاج كابلات الطاقة عالية الجهد، والكابلات البحرية، وخطوط نقل البيانات المتطورة، حيث تكون دقة الطول والسلامة الميكانيكية للموصل المجدولة ذات أهمية قصوى للأداء الكهربائي النهائي والسلامة التشغيلية.
ما هي آلة التجديل الكوكبي وكيف تعمل؟

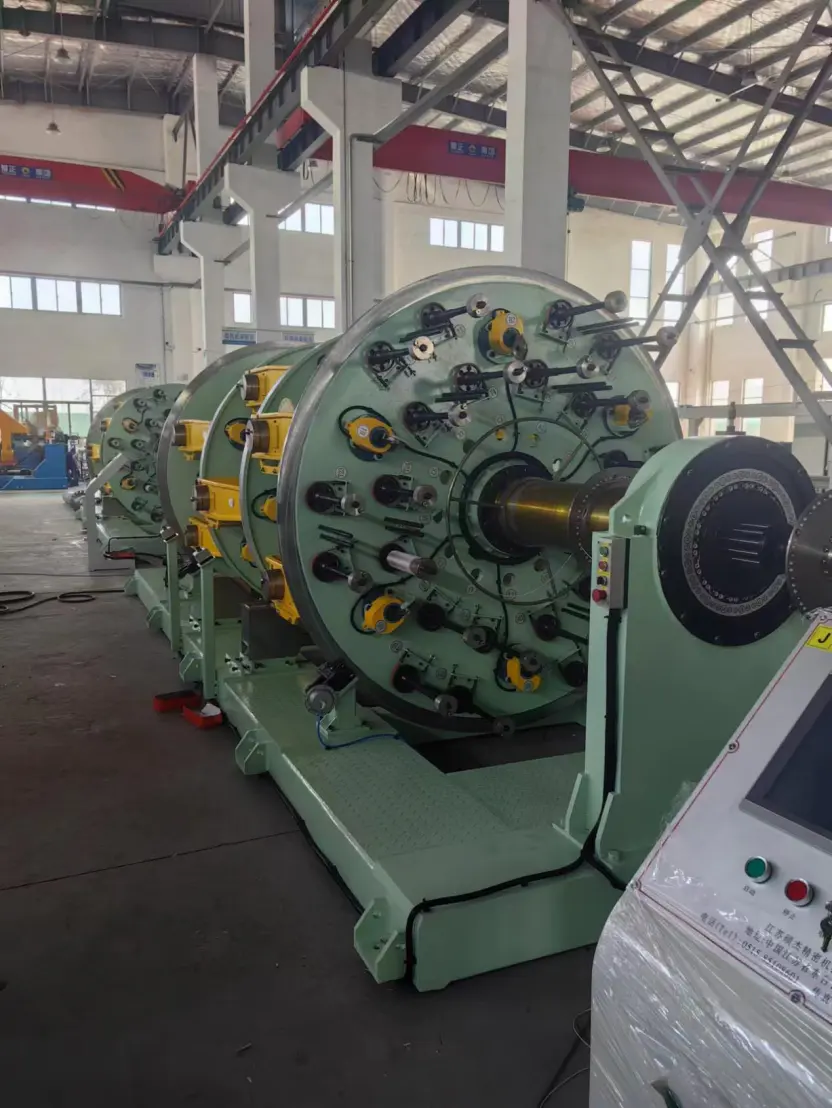

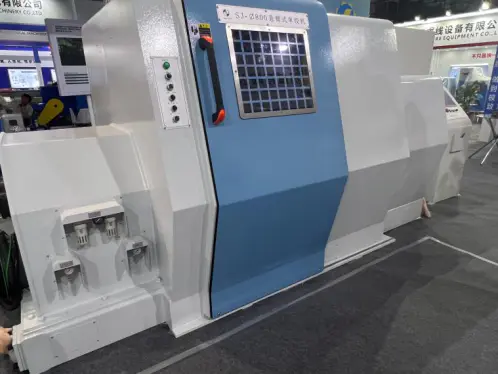

آلة التجديل الكوكبية عبارة عن نظام دوراني متعدد المكوك حيث يتم تثبيت كل بكرة دفع على حامل دوار مدفوع بشكل فردي داخل إطار رئيسي دوار أكبر، مما يسمح بلف الأسلاك الفردية معًا دون أي إجهاد التوائي أو تشوه غير متحكم فيه. المبدأ الأساسي أ آلة تجديل الكواكب يمكن مقارنتها بحركة الأرض حول الشمس: تمامًا كما تدور الأرض حول محورها أثناء دورانها حول الشمس، فإن كل بكرة سلك في الآلة تدور حول مركزها الخاص لتسديد قيمة السلك، بينما يتم حملها في نفس الوقت في مسار دائري حول نقطة التجمع المركزية للموصل الذي تقطعت به السبل. تعتبر آلية الدوران المزدوج هذه أمرًا بالغ الأهمية لأنها تعمل على تحييد الالتواء الخلفي الذي قد يتراكم في كل سلك إذا تم سحبه من بكرة ثابتة أثناء لفه حول القلب. في وضع قياسي، يمكن للوحة وضع مقاس 1/2 بوصة (12.7 مم) تحتوي على 18 بكرة معالجة ما يصل إلى 37 جديلة سلكية فردية في مسار واحد، مع سرعة دوران للدوار الرئيسي تصل إلى 100 إلى 300 دورة في الدقيقة اعتمادا على حجم الجهاز وقياس الأسلاك. يتم التحكم في العملية بأكملها بواسطة محركات مؤازرة متزامنة ووحدات تحكم منطقية قابلة للبرمجة (PLCs) تضمن الحفاظ على طول الطبقة - المسافة المحورية المطلوبة لثورة كاملة للخيط حول القلب - ضمن تسامح أقل من ±1% . تشير جمعية الأسلاك الدولية إلى أن هذا المستوى من الدقة ضروري لجدائل متحدة المركز متعددة الطبقات المستخدمة في كابلات الطاقة ذات الجهد المتوسط والعالي، حيث يمكن أن تؤدي التناقضات الطفيفة في طول التمديد إلى إنشاء نقاط ضغط كهربائي محلية تؤدي إلى تفريغ جزئي وفشل العزل المبكر.
المزايا الحاسمة للجدال الكوكبي مقارنة بالطرق التقليدية
الميزة المميزة لآلة التجديل الكوكبية هي قدرتها على إنتاج موصل مجدولة خالٍ من الالتواء تمامًا، مما يحافظ على خصائص الاستطالة وقوة القطع للأسلاك الفردية مع تحقيق التوحيد الهندسي الفائق. في ماكينة تجديل القفص الصلبة التقليدية أو ماكينة التجديل الأنبوبي، يتم تثبيت البكرات داخل الإطار الدوار ويتم سحب السلك فوق الحافة، مما يؤدي إلى التفاف بمقدار 360 درجة في كل سلك لكل دورة كاملة للقفص حول القلب. يؤدي هذا الالتواء إلى تشويه السلك بشكل دائم، مما يقلل من قوة الشد ويجعله عرضة لقفص العصافير - وهي حالة تنفصل فيها الخيوط الخارجية للكابل النهائي عن القلب تحت الانحناء أو التوتر. في المقابل، فإن حركة الكواكب أ آلة تجديل الكواكب يلغي الالتواء، مما يؤدي إلى وجود حبلا يقع بشكل مستقيم تمامًا داخل هيكل الكابل. يتيح ذلك للموصل الذي تقطعت به السبل تحقيق عامل التعبئة - نسبة إجمالي مساحة المقطع العرضي للأسلاك إلى مساحة المقطع العرضي للموصل - بما يصل إلى 93% إلى 95% ، مما يزيد من التوصيل الكهربائي لقطر معين. بالنسبة للموصلات المصنوعة من النحاس أو الألومنيوم في نقل الطاقة، يُترجم هذا التحسن في الكثافة مباشرةً إلى انخفاض مقاومة الخط وانخفاض خسائر I²R. بالإضافة إلى ذلك، فإن السطح الأملس والمدمج للموصل الكوكبي المجدول يقلل من فجوات الهواء والنتوءات التي يمكن أن تسبب تفريغ الهالة في الكابلات ذات الجهد العالي التي تعمل فوق 110 كيلو فولت. ومن خلال تقليل الحاجة إلى عمليات التسجيل والغربلة على نطاق واسع، يمكن للمصنعين توفير تكاليف المواد الكبيرة على عمليات الإنتاج الكبيرة.
أين يتم استخدام آلات التجديل الكوكبي في الصناعة الحديثة؟
يتم نشر آلات الجدل الكوكبية في المقام الأول في إنتاج الموصلات عالية الأداء حيث تكون المتطلبات الميكانيكية والكهربائية صارمة للغاية بحيث أنه حتى كمية صغيرة من تشويه الأسلاك أو عدم انتظام الطول أمر غير مقبول. مجالات التطبيق الرئيسية هي كما يلي:
- كابلات الطاقة ذات الجهد العالي والفائق: الموصلات الخالية من الالتواء والمضغوطة تمامًا التي تنتجها أ آلة تجديل الكواكب تعتبر ضرورية للكابلات المعزولة بـ XLPE والتي تتراوح من 66 كيلو فولت إلى 500 كيلو فولت. وفقًا للكتيب الفني 720 لـ CIGRE، فإن السطح الخارجي الأملس للموصل القطاعي الكوكبي (موصل ميليكين) يقلل من خطر التشجير الكهربائي في واجهة عزل الموصل، وهو السبب الرئيسي لفشل الكابلات على المدى الطويل في شبكات النقل تحت الأرض.
- كابلات الطاقة البحرية وتحت سطح البحر: تتعرض هذه الكابلات للثني والشد الديناميكي المستمر أثناء عمليات التمديد. تعد قوة الشد العالية والمرونة التي تحتفظ بها أسلاك النحاس أو الألومنيوم المجدولة الخالية من الالتواء أمرًا بالغ الأهمية لمنع كسر الموصل. يمكن أن يؤدي فشل واحد في كابل بحري إلى تكاليف إصلاح تتجاوز عدة ملايين من الدولارات، كما أشار محللو الصناعة من مجموعة CRU.
- كابلات التحكم ونقل البيانات المتخصصة: في الأذرع الآلية، وأسلاك الفضاء الجوي، والكابلات الصوتية المتطورة، فإن أي ضوضاء ميكروفونية أو انعكاس إشارة ناتجة عن هندسة الموصلات غير المنتظمة أمر غير مقبول. التركيز الاستثنائي ونعومة السطح التي يوفرها أ آلة تجديل الكواكب توفير الخصائص الكهربائية المستقرة المطلوبة لمقاومة متسقة وسلامة الإشارة.
- إنتاج الحبال الفولاذية والحبال السلكية: بالنسبة لأسلاك تقوية الإطارات وحبال الرفع عالية القوة، يجب تجديل الخيوط الفولاذية الفردية دون إجهاد الالتوائي متبقي لمنع تفككها عند القطع. يتم استخدام الجدائل الكوكبية لإنتاج حبال متعددة الجدائل بأطوال دقيقة للغاية ودوران صفر تحت الحمل.
مقارنة الجدائل الكوكبية بالأقفاص الصلبة والجدائل الأنبوبية
عندما يقوم مصنعو الكابلات بتقييم معدات التجديل لخط إنتاج جديد، فإن الاختيار بين آلة التجديل الكوكبية، وآلة التجديل القفصية الصلبة، وآلة التجديل الأنبوبية يتضمن مقايضة بين جودة المنتج، وسرعة الإنتاج، واستثمار رأس المال. يوفر الجدول أدناه مقارنة مباشرة للأداء الرئيسي ومعلمات التطبيق التي تميز هذه الأنواع الثلاثة من الماكينات.
| المعلمة | آلة تجديل الكواكب | جامدة قفص ستندر | ستاندرد أنبوبي |
|---|---|---|---|
| التواء البكرة | صفر تطور (حركة الكواكب تلغي الدوران) | تطور كامل (بكرة مثبتة في القفص) | تطور متغير (يعتمد على آلية الالتواء الخلفي) |
| استقامة الأسلاك | ممتاز؛ تظل الأسلاك الفردية مستقيمة تمامًا | فقير؛ تطور الأسلاك مجموعة حلزونية دائمة | معتدل تقويمها جزئيا من خلال تطور الظهر |
| أقصى سرعة دوران | 100-300 دورة في الدقيقة (دوارات أكبر) | 200-500 دورة في الدقيقة | 500-2000 دورة في الدقيقة |
| نطاق حجم الموصل | كبير؛ مقطع عرضي يصل إلى 2500 مم² | متوسطة إلى كبيرة | صغيرة إلى متوسطة؛ ما يصل إلى 500 ملم² |
| استثمار رأس المال | عالية | معتدل | منخفضة إلى معتدلة |
| التطبيق الأساسي | كابلات الطاقة HV/EHV، الكابلات البحرية، الحبال السلكية | الموصلات العلوية (ACSR)، والكابلات للأغراض العامة | أسلاك البناء، أسلاك السيارات، كابلات البيانات |
وكما هو موضح في الجدول فإن آلة تجديل الكواكب ليس الأسرع أو الأرخص، ولكنه يقدم موصلًا عالي الجودة. بالنسبة للكابل الذي سيتم تركيبه تحت الأرض أو تحت الماء لمدة 40 عامًا ولا يمكن استبداله بدون مشروع هندسة مدنية ضخم، فإن التكلفة الأولية الإضافية للجدال الكوكبي لا تكاد تذكر مقارنة بالتكلفة مدى الحياة لخطأ عزل واحد.

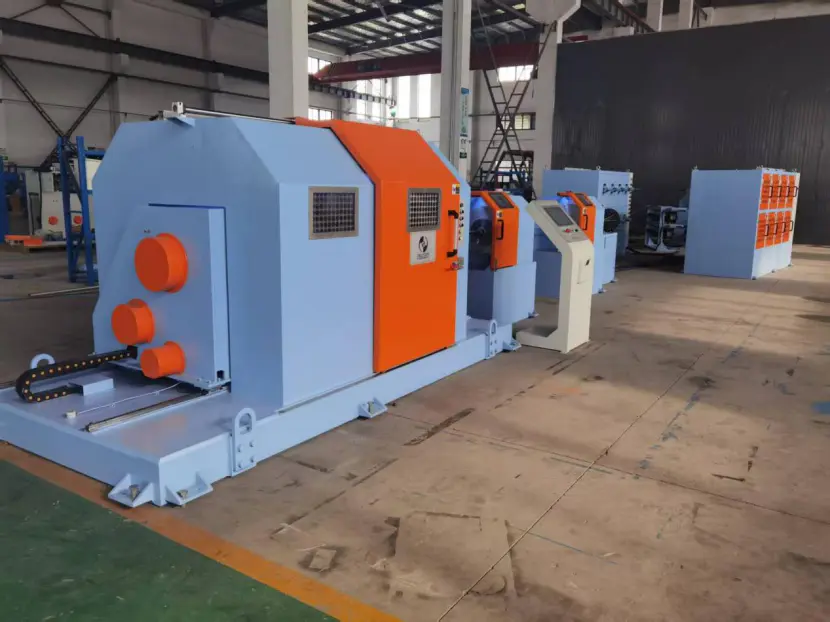

المواصفات الفنية الرئيسية والاعتبارات التشغيلية
يتم تحديد غلاف الأداء لآلة التجديل الكوكبية من خلال سعة البكرة، وعدد الدوارات، وسرعة الدوران القصوى، ودقة نظام التحكم في الطول. إن آلة التجديل الكوكبية المتوسطة الحجم النموذجية المصممة لإنتاج موصلات كابلات الطاقة ستتمتع بالخصائص التالية:
- قطر البكرة: تتراوح بكرات الدفع من 400 مم إلى 630 مم بقطر شفة، مع سعة سلك تصل إلى 500 كيلوغرام من النحاس أو الألومنيوم لكل بكرة. بالنسبة إلى جدل الموصلات الكبيرة، قد يشتمل الخط على ستة أو اثني عشر دوارًا، يحمل كل منها عدة بكرات.
- نطاق قطر السلك: يمكن للآلة معالجة الأسلاك الفردية تقريبًا 0.5 ملم إلى 5.0 ملم في القطر، مع النطاق المحدد اعتمادًا على أدلة الأسطوانة وإعدادات الموتر.
- التحكم بطول الوضع: الحديثة مدفوعة المؤازرة آلة تجديل الكواكبs تحقيق أطوال من 30 مم إلى أكثر من 500 مم، قابلة للتعديل من خلال شاشة اللمس HMI. تتم مزامنة طول الوضع إلكترونيًا مع كابستان السحب للحفاظ على نسبة ثابتة حتى أثناء امتلاء بكرة السحب وتغيير القطر الفعال.
- ما قبل التواء وما بعد التشكيل: بالنسبة للموصلات المضغوطة، قد يتم تجهيز الماكينة برؤوس ملتوية مسبقًا والتي تطبق تشوهًا بلاستيكيًا طفيفًا على السلك الداخل، وقوالب أو بكرات ما بعد التشكيل التي تضغط الموصل المجدول إلى شكله النهائي الدائري أو المقطعي. وفقا لورقة فنية قدمت في المؤتمر السنوي لـ IWMA، فإن تطبيق قوة ما بعد التشكيل من 2 إلى 4 كيلو نيوتن يمكن أن يزيد عامل التعبئة بنسبة 3% إضافية.
الأسئلة المتداولة حول آلات التجديل الكوكبية
ما هو الفرق بين جنوح الكواكب و جنوح المجموعة؟
يقوم التجديل المجمع بلف جميع الأسلاك معًا في قوس أو قفص دوار واحد دون التحكم في موضع كل حبلا على حدة، مما يؤدي إلى وضع عشوائي وتشويه كبير للسلك. أ آلة تجديل الكواكب ومن ناحية أخرى، فإنه يتحكم بدقة في موضع كل سلك وتوتره والتواءه، مما ينتج عنه وضع متحد المركز منظم للغاية بدون أي التفاف داخلي. يتم استخدام التجديل المجمع للموصلات المرنة منخفضة التكلفة، في حين يتم حجز التجديل الكوكبي لكابلات الطاقة والبيانات ذات الموثوقية العالية.
هل يمكن لآلة التجديل الكوكبية أن تنتج موصلات مضغوطة؟
نعم، وغالباً ما تكون هذه هي الطريقة المفضلة. نظرًا لأن الأسلاك مرتبة بالفعل في هندسة متحدة المركز مثالية مع عدم وجود التواء، فإنها تندمج بشكل أكثر انتظامًا تحت ضغط القالب أو الأسطوانة. أ آلة تجديل الكواكب يمكن أن يؤدي تزويدها برأس ضغط إلى تقليل قطر الموصل بنسبة 8% إلى 12% مع الحفاظ على سطح أملس وخالي من الفجوات، مما يقلل بشكل كبير من كمية مادة العزل والتدريع المطلوبة في خطوات البثق اللاحقة.
ما هي المواد التي يمكن معالجتها على آلة التجديل الكوكبي؟
تم تصميم الماكينة للتعامل مع كل من الأسلاك الحديدية وغير الحديدية، بما في ذلك النحاس الملدن، والنحاس المسحوب بقوة، والألومنيوم، وسبائك الألومنيوم، وأسلاك الفولاذ المجلفنة، والفولاذ المقاوم للصدأ. يعتمد اختيار المواد على تطبيق الاستخدام النهائي: النحاس والألومنيوم للتوصيل الكهربائي، والصلب للقوة الميكانيكية في الموصلات العلوية (ACSR) والحبال السلكية. الشرط الحاسم هو أن السلك يجب أن يكون له قطر ثابت وخصائص استطالة للحفاظ على توتر موحد عبر جميع البكرات.
كيف يمكنك الحفاظ على شد دقيق في آلة التجديل الكوكبي؟
تم تجهيز كل حامل بكرة بفرامل احتكاك ميكانيكية قابلة للتعديل أو شداد كهرومغناطيسي نشط. يتم ضبط التوتر على قيمة عادة بين 1 و 10 نيوتن ، اعتمادا على قطر السلك وقوة الخضوع. إذا كان التوتر منخفضًا جدًا، ستكون الأسلاك مفككة وسيكون للموصل ثبات هندسي ضعيف؛ إذا كانت عالية جدًا، يمكن للأسلاك أن تتجه نحو الأسفل أو حتى تنكسر. تعد المعايرة المنتظمة لنظام الشد باستخدام مقياس التوتر المحمول أمرًا ضروريًا للحفاظ على جودة المنتج، حيث أن التوتر غير المتساوي بين البكرات هو السبب الرئيسي لعدم انتظام طول الوضع.
مع استمرار تصاعد الطلب على نقل الطاقة واتصالات البيانات الموثوقة وعالية السعة، فإن آلة تجديل الكواكب يبقى حجر الزاوية في تصنيع الكابلات المتقدمة. إن قدرتها على توفير موصل مثالي هندسيًا وخالي من الالتواء لا يمكن مضاهاتها بطرق تجديل أسرع ولكن أقل دقة. ومن خلال الاستثمار في التكنولوجيا الكوكبية، يضمن منتجو الأسلاك والكابلات أن الموصلات الحيوية التي تربط شبكات الطاقة ومزارع الرياح البحرية وشبكات الاتصالات لدينا ستعمل بأمان وكفاءة لعقود من الزمن في ظل الظروف الأكثر تطلبًا.
