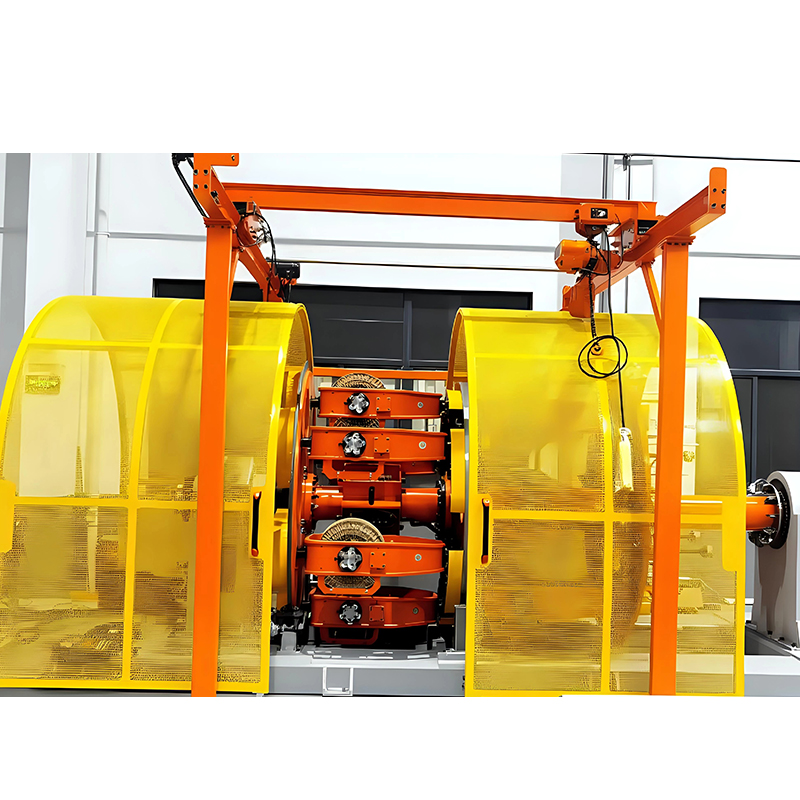

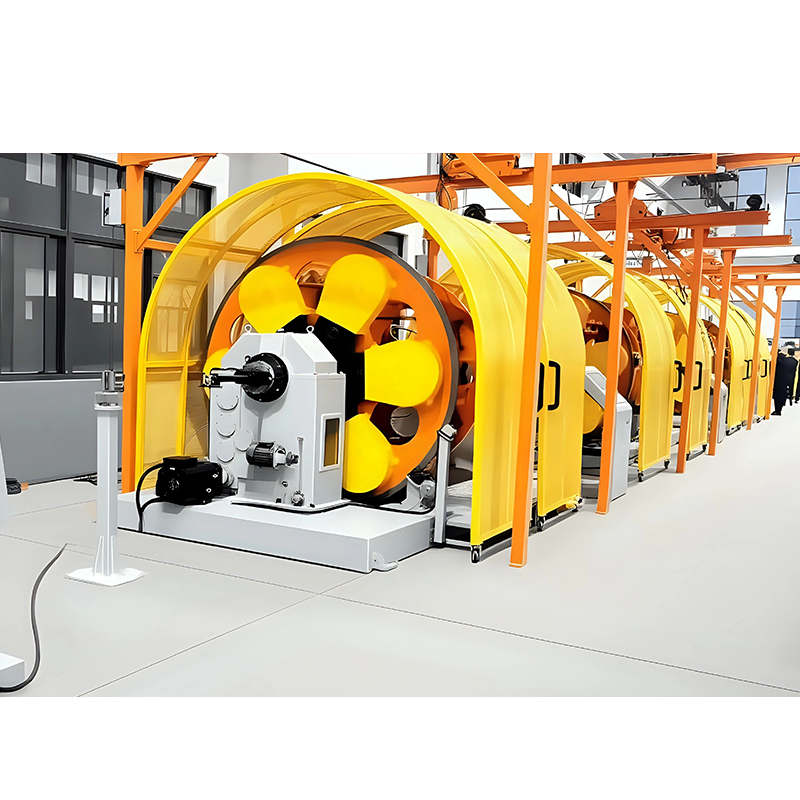

آلة تجديل النوع الكوكبي

ال آلة تجديل الكواكب/اللف المزدوج بمثابة المعدات الأساسية لتصنيع الكابلات الدقيقة المعقدة وعالية الأداء. لقد تم تصميمه خصيصًا لإنتاج الكابلات المتخصصة التي تتطلب معايير عالية للغاية للأداء الكهربائي والقوة الميكانيكية والمرونة والاتساق. تعمل هذه المعدات على مبدأ الحركة المنسقة الدقيقة، مما يتيح للنوى المتعددة الدوران والتحرك بدقة وبشكل متزامن حول محور مركزي، ومحاكاة الحركة المدارية السماوية لضمان التماثل الهندسي الأمثل والاستقرار الهيكلي أثناء عملية التجديل. تتحكم آلة الجدل الكوكبي بشكل فعال في الضغط الداخلي المتبقي داخل النوى أثناء التجديل عالي السرعة، مع الحفاظ على الخصائص الفيزيائية الأصلية للسلك، وإكمال التجديل جنبًا إلى جنب مع طبقة مزدوجة من التدريع/تغليف الحماية من خلال عملية مستمرة متكاملة، مما يعزز بشكل كبير كفاءة الإنتاج وتوحيد المنتج.

المبادئ التقنية الأساسية

بنية الحركة الكوكبية: تستخدم نظام نقل تروس كوكبي فريد من نوعه، مما يسمح لوحدات الدفع المتعددة بإجراء ثورة مركبة حول محور الرفع المركزي جنبًا إلى جنب مع دورانها الخاص، مما يحقق تحكمًا دقيقًا في طول الوضع وتوازن التوتر.

آلية تحسين الإجهاد: تستخدم تقنية تعويض عزم الدوران العكسي لمواجهة الضغط الالتوائي بشكل فعال أثناء التجديل، مما يقلل من ميل السلك إلى الخلف لضمان استقرار الأبعاد وموثوقية الخدمة على المدى الطويل للكابل النهائي.

وحدة المعالجة المتكاملة: تجمع بين عمليات التجديل واللف التدريعي (جديلة الرقائق المعدنية) والشريط في تدفق واحد مستمر، مما يزيل تقلبات الجودة الناجمة عن تحولات العملية ويضمن التصاق محكم وكثافة موحدة لطبقة التدريع بقلب الكابل.

مجالات التطبيق النموذجية

كابلات نقل البيانات عالية السرعة: تنتج كابلات بيانات متوافقة مع USB 3.1 وThunderbolt وQSFP وغيرها من معايير التوصيل البيني عالية السرعة، مما يضمن سلامة الإشارة وانخفاض التداخل المتبادل.

كابلات الأجهزة الطبية المتخصصة: تقوم بتصنيع كابلات متعددة النواة لمعدات التشخيص الطبي، وتلبية متطلبات التوافق الحيوي مع ضمان الموثوقية العالية في البيئات الطبية المعقدة.

كابلات التطبيقات الديناميكية: مصممة خصيصًا لأنظمة حاملات الكابلات وكابلات المفاصل الآلية، مما يوفر مقاومة ممتازة لتعب الانحناء وتحمل الضغط الميكانيكي.

كابلات الطاقة الجديدة عالية التيار: تنتج كابلات عالية التيار لمحطات شحن السيارات الكهربائية وأنظمة تخزين الطاقة، وتلبي متطلبات السلامة الكهربائية والمتانة في البيئات ذات درجات الحرارة العالية.

كابلات ذات هيكل مركب خاص: تتعامل مع الهياكل المعقدة مثل الأعداد الأساسية العالية، والموصلات ذات الأشكال الخاصة، والدرع المركب (جديلة رقائق مزدوجة الطبقة)، مما يضمن إمكانية التحكم في العملية واتساق المنتج.

مقارنة نوع المعدات

دليل الصيانة المهنية

نقاط الصيانة الروتينية:

1. التحقق بانتظام من مستوى زيت علبة التروس الكوكبية والتلوث؛ يوصى باختبار العينة كل 500 ساعة تشغيل.

2. يجب إجراء معايرة نظام التحكم في التوتر شهريًا، مما يضمن أن يكون خطأ التوتر عبر وحدات المردود <±5%.

3. التنظيف الأسبوعي وفحص التآكل للحزم وبكرات التوجيه لمنع خدوش سطح السلك.

إدارة دورة حياة المكونات الحرجة:

• مجموعة التروس الكوكبية: يوصى بالفحص الاحترافي كل 15000 ساعة تشغيل.

• محامل المغزل: التحقق من الخلوص كل 10000 ساعة؛ الاستبدال المخطط له عند 24000 ساعة.

• محركات المؤازرة: اختبار شامل للأداء وترقية البرامج الثابتة كل 5 سنوات.

تدابير الاحتفاظ بالدقة:

• التحقق ربع السنوي من دقة طول الجدائل باستخدام أدوات القياس بالليزر.

• تصحيح التوازن الديناميكي نصف السنوي للآلة بأكملها لتقليل الاهتزاز أثناء التشغيل عالي السرعة.

• إصلاح شامل سنوي للتحقق من خلوص التركيب ومحاذاة جميع الأجزاء المتحركة.

الأسئلة الفنية المتداولة

س 1: ما هي الاختلافات الرئيسية بين آلة التجديل الكوكبية ومعدات التجديل التقليدية؟
ج: ال Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.

س2: كيفية اختيار النوع المناسب من معدات التجديل؟
ج: ال selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.

س 3: كيف يتم تقييم القدرة الإنتاجية للمعدات؟
ج: تعتمد السعة الفعلية على عوامل مثل عدد النواة وطول جدل السلك وقطر السلك. على سبيل المثال، مع آلة الجدائل الكوكبية Newtopp Precision NP-500 التي تنتج كابل 18AWG ذي 7 مراكز، يمكن أن تصل السرعة القصوى إلى 60 م/دقيقة، مع قدرة نظرية على مدار 24 ساعة تبلغ حوالي 86400 متر.

س 4: ما هي إمكانية ترقية المعدات وتوسيعها؟
ج: تتميز آلات الجدل الكوكبية الحديثة بتصميم معياري، مما يسمح بالتوسع الوظيفي عن طريق إضافة وحدات الدفع، أو دمج وحدات الفحص المضمنة، أو ترقية أنظمة التحكم. تدعم معدات Newtopp Precision الترقيات من التكوينات الأساسية إلى خطوط الإنتاج الذكية المؤتمتة بالكامل.
