آلة ربط الكابلات هي عبارة عن معدات متخصصة مصممة لصناعة تصنيع الكابلات والكهرباء، وتستخدم بشكل أساسي لتغليف الشريط العازل أو الواقي حول أنواع مختلفة من الكابلات. تركز هذه الفئة من الآلات على التطبيق الدقيق للأشرطة، والتغطية الموحدة، والتشغيل عالي السرعة، مما يضمن عزلًا وحماية متسقين لقلب الكابلات. تُستخدم آلات ربط الكابلات بشكل شائع في كل من خطوط إنتاج الكابلات أحادية النواة ومتعددة النواة، وتتكامل بسلاسة مع عمليات البثق، والجدل، والتغليف. تشمل الميزات الرئيسية لهذه الفئة التحكم في التوتر القابل للتعديل، وأنظمة التغذية التلقائية، والتوافق مع مواد الأشرطة المختلفة، مما يسمح للمصنعين بتلبية معايير الإنتاج المتنوعة. باستخدام آلة ربط الكابلات، يمكن للشركات تعزيز كفاءة الإنتاج، والحفاظ على جودة المنتج، وتحقيق عزل موثوق للكابلات عبر مجموعة واسعة من التطبيقات.

إرسال رسالة

اترك رسالتك*

عنا
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision هي مؤسسة وطنية ذات تقنية عالية وقد حصلت على شهادة الجودة ISO9001 وشهادة نظام الإدارة البيئية ISO14001. تغطي الشركة مساحة 50 فدانًا، وتفتخر بمركز بحث وتطوير مستقل ومركز تشطيب وكابينة طلاء، تدمج البحث والتطوير والتصميم والتصنيع والمبيعات. نحن ملتزمون بتزويد العملاء بمنتجات عالية الجودة وخدمة ممتازة.
As a professional wire and cable taping machine supplier and wire and cable taping machine company, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.

شهادة فخرية
شهادة
المنتجات ذات الصلة
آخر التحديثات
ما الأخبار
الصناعة المعرفة

أ ماكينة ربط الكابلات هي قطعة مهمة من المعدات في خطوط تصنيع الكابلات، وهي مصممة لتطبيق طبقة واحدة أو عدة طبقات من الشريط حول قلوب الكابلات أو الموصلات أو الأسلاك المعزولة بطريقة موحدة ويمكن التحكم فيها. يتم استخدام هذه الفئة من المعدات على نطاق واسع لتعزيز سلامة هيكل الكابل، وتحسين أداء العزل الكهربائي، وتوفير التدريع أو الفصل، ودعم عمليات البثق أو التغليف اللاحقة.

أcross different models, Cable Taping Machine products share common characteristics in غرض التطبيق، الهيكل الميكانيكي، منطق التحكم، ومتطلبات الأداء مما يجعلها عملية وسيطة أساسية بين التجديل والبثق في خطوط إنتاج الكابلات الحديثة.

في مصانع الكابلات التي تنتج كابلات البيانات والكابلات الصناعية وكابلات السيارات وكابلات الطاقة وكابلات الطاقة الجديدة، يتم تكوين أنظمة آلة ربط الكابلات بشكل شائع لتلبية متطلبات مواد الشريط المحددة وزوايا الشريط وسرعة الخط. لقد تراكمت لدى شركة Jiangsu Newtopp Precision Machinery Co., Ltd. خبرة هندسية طويلة الأمد في هذا المجال، مما يتيح دمج معدات الشريط مع آلات الجدل الأولية وخطوط البثق النهائية بطريقة مستقرة وفعالة.

الوظائف الأساسية والاستخدامات النموذجية لآلات ربط الكابلات

تُستخدم معدات ربط الكابلات ضمن هذه الفئة بشكل أساسي لتحقيق الوظائف التالية:

  • أpply شريط العزل , شريط البوليستر , شريط الميكا , شريط PTFE أو شريط مركب من الألومنيوم والبلاستيك

  • تقديم تعزيز العزل الكهربائي

  • تحسين الحماية الميكانيكية و استقرار الشكل

  • إنشاء طبقات الانفصال بين الموصلات والتدريع

  • الدعم التدريع EMI و flame-retardant structures

تتضمن أنواع الكابلات النموذجية التي تستخدم عمليات التسجيل ما يلي:

  • كابلات نقل البيانات

  • كابلات التحكم الصناعية

  • كابلات الحركة الروبوتية والمرنة

  • أutomotive wire and cable

  • كابلات الطاقة والطاقة الجديدة

مبدأ العمل لآلات ربط الكابلات

يتوافق مبدأ العمل الأساسي لآلة ربط الكابلات عبر التصميمات المختلفة:

  1. تغذية الكابلات : يدخل قلب الكابل أو الموصل المعزول إلى منطقة الشريط تحت التحكم المستمر في التوتر.

  2. سداد الشريط والتوجيه : يتم تثبيت بكرات الشريط على رؤوس دوارة أو كوكبية، ويتم توجيهها بدقة نحو سطح الكابل.

  3. التغليف الحلزوني أو الطولي : يتم تطبيق الشريط بنسبة تداخل محددة وزاوية تسجيل من خلال التدوير المتزامن وسرعة الخط.

  4. السيطرة على التوتر والتداخل : تحافظ الأنظمة الميكانيكية أو المؤازرة على شد وتغطية الشريط بشكل ثابت.

  5. الخروج والاندماج : يتم توجيه الكابل المسجل نحو عمليات السحب أو البثق أو العمليات النهائية الأخرى.

أdvanced Cable Taping Machine models supplied by Jiangsu Newtopp Precision Machinery Co., Ltd. are commonly designed with CNC control systems to ensure stable taping accuracy at different production speeds.

الأنواع الرئيسية لآلات ربط الكابلات

متطلبات الإنتاج المختلفة تؤدي إلى أنواع متعددة من معدات التسجيل. يلخص الجدول أدناه التكوينات الشائعة ضمن هذه الفئة:

نوع آلة ربط الكابلات الخصائص الهيكلية التطبيقات النموذجية

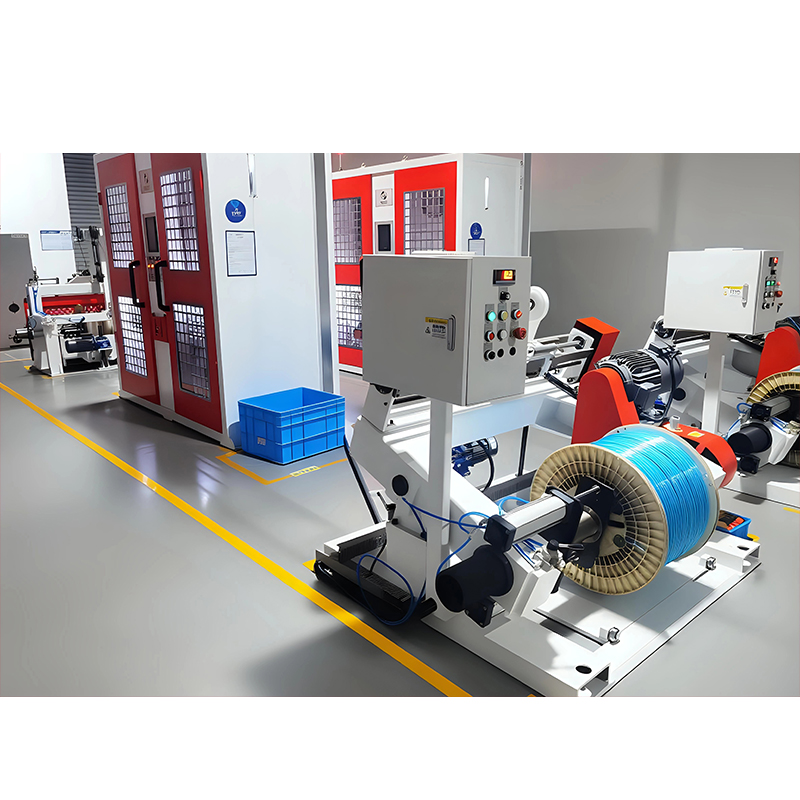

ماكينة التشريط العمودي CNC تصميم عمودي مدمج، تحكم دقيق باستخدام الحاسب الآلي كابلات البيانات، أسلاك السيارات

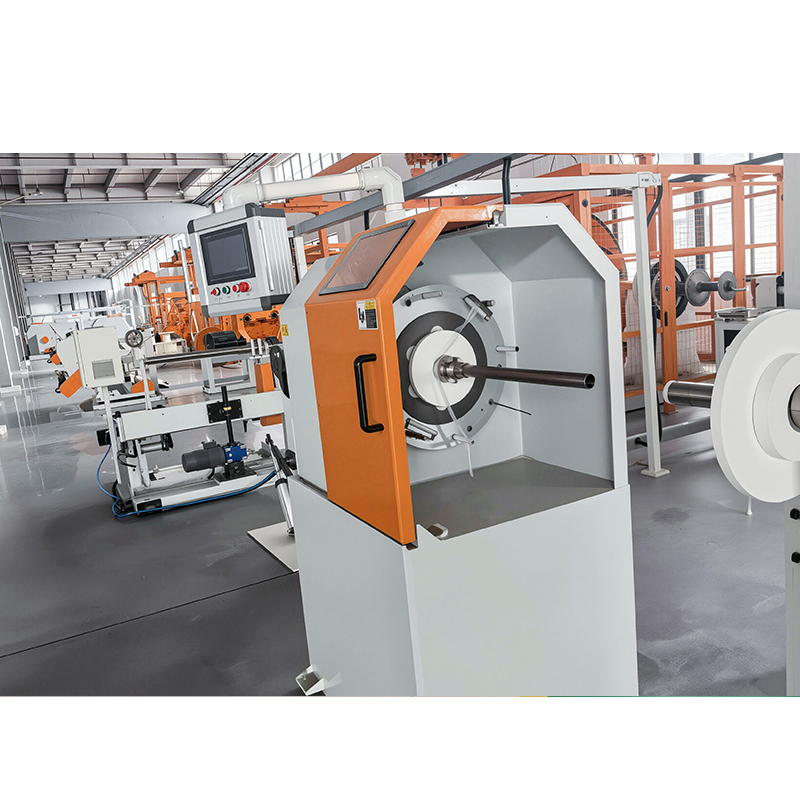

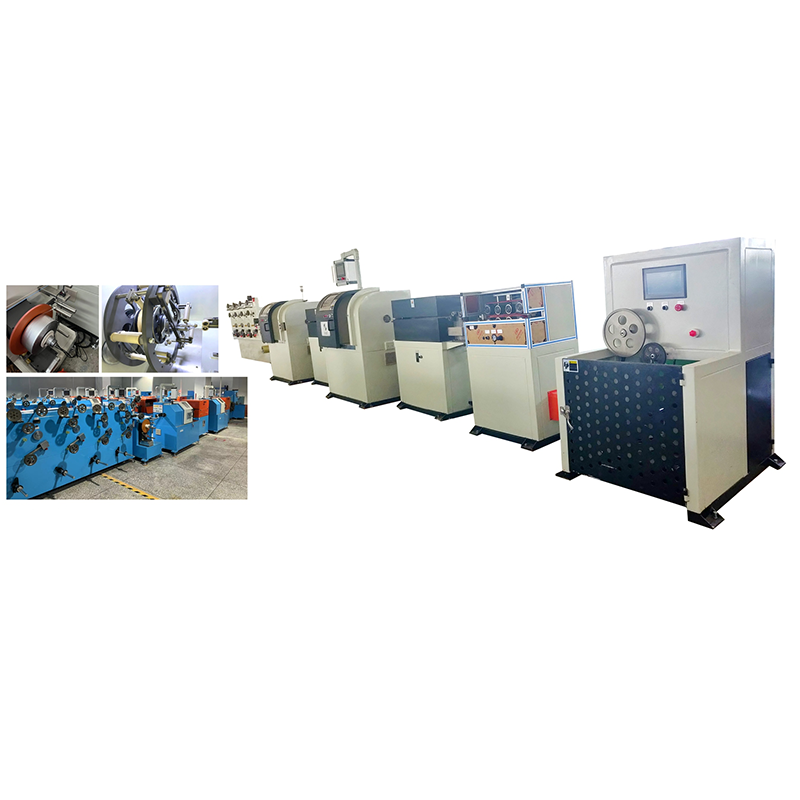

ماكينة التشريط الأفقي CNC هيكل أفقي مستقر، مناسب للكابلات الثقيلة كابلات الكهرباء، الكابلات الصناعية
آلة شريط طبقة واحدة رأس شريط واحد، هيكل بسيط طبقات العزل أو الفصل الأساسية
ماكينة لصق طبقة مزدوجة رأسان للشريط متزامنان هياكل العزل التدريع
ماكينة لصق متعددة الطبقات رؤوس شريطية متعددة، تكامل عالي إنشاءات الكابلات المعقدة

تسمح هذه التكوينات للمصنعين باختيار المعدات بناءً على قطر الكابل، ومواد التسجيل، وسرعة الإنتاج، واحتياجات تكامل الخط.

خصائص الأداء الرئيسية

أlthough designs may vary, Cable Taping Machine products within this category typically focus on the following performance indicators:

  • تحكم ثابت في شد الشريط

  • أccurate overlap and taping angle adjustment

  • التوافق مع مواد الشريط المتعددة

  • تشغيل عالي السرعة مع كسر منخفض للشريط

  • سهولة التكامل مع خطوط التجديل والبثق

تستفيد Newtopp Precision من خبرتها في مجال معدات الكابلات المتطورة لمواءمة أداء آلة التسجيل مع الاستقرار العام لخط الإنتاج بدلاً من تشغيل الآلة بشكل معزول.

آلة ربط الكابلات مقابل معدات معالجة الكابلات الأخرى

لمساعدة المستخدمين على فهم دور آلات التسجيل بشكل أفضل، تسلط المقارنة التالية الضوء على الاختلافات الوظيفية:

نوع المعدات الوظيفة الرئيسية الوظيفة في خط الإنتاج
ماكينة جدل الكابلات تحريف الموصلات معا المنبع
ماكينة ربط الكابلات أpply insulation or shielding tape الأوسط
خط بثق الكابلات قذف العزل أو سترة المصب

توضح هذه المقارنة أن أنظمة آلة ربط الكابلات تعمل بمثابة التحول الهيكلي والوظيفي بين تشكيل الموصل والعزل النهائي أو التغليف.

سيناريوهات التطبيق النموذجية

تتضمن أمثلة التطبيق العملي ما يلي:

  • أutomotive cables : شريط بوليستر أو غير منسوج يستخدم لمقاومة التآكل قبل التغليف

  • كابلات البيانات : شريط طولي أو حلزوني للحفاظ على هندسة الزوج

  • كابلات الطاقة : تغليف شريط ميكا لمقاومة الحريق

  • الكابلات الروبوتية : شريط متعدد الطبقات للمرونة والحماية الميكانيكية

تعكس هذه الحالات سيناريوهات الإنتاج الشائعة التي تدعمها حلول المعدات Jiangsu Newtopp Precision Machinery Co., Ltd..

الأسئلة المتداولة (الأسئلة الشائعة)

Q1: ما هي مواد الشريط التي يمكن لآلة ربط الكابلات التعامل معها؟
أ: Common materials include polyester tape, PTFE tape, mica tape, aluminum-plastic composite tape, and non-woven fabrics.

س2: كيف يتم التحكم في تداخل الشريط؟
أ: Overlap is controlled through synchronized rotation speed and line speed, typically managed by CNC or servo systems.

س 3: هل يمكن ربط آلات التشريط بخطوط الإنتاج الموجودة؟
أ: Yes. Most designs support integration with stranding machines and extrusion lines through standardized interfaces.

س 4: كيف يمكنني الاختيار بين آلات التسجيل أحادية الطبقة ومتعددة الطبقات؟
أ: The choice depends on cable structure complexity, required insulation performance, and production efficiency goals.
