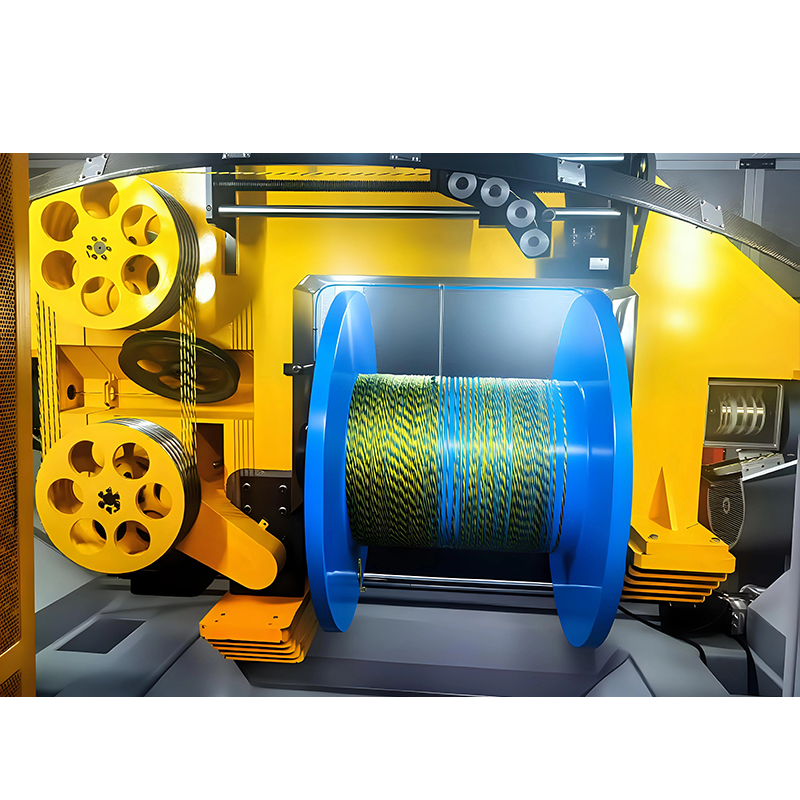

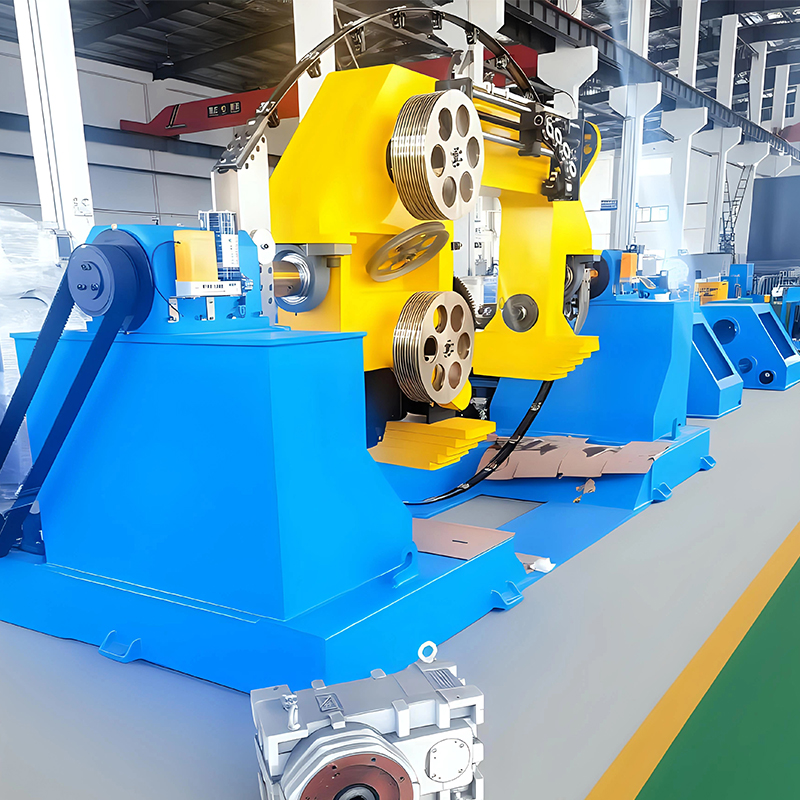

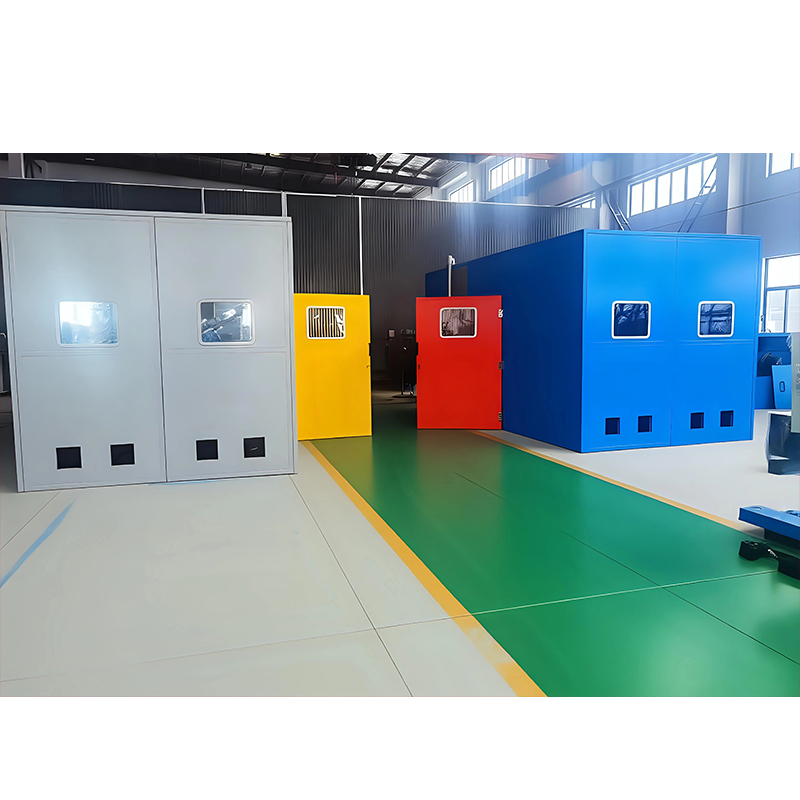

ال ماكينة تجديل القوس المزدوج 1250 هي قطعة مهمة من المعدات في صناعة تصنيع الكابلات، وهي مصممة خصيصًا للجدائل الحلزونية الفعالة والموحدة وعالية الدقة لأسلاك مفردة متعددة (مثل موصلات النحاس/الألومنيوم أو وحدات الألياف الضوئية). يكمن جوهرها في هيكلها الميكانيكي الفريد، والذي يضمن توترًا متوازنًا وطولًا دقيقًا لكل سلك على حدة أثناء التشغيل عالي السرعة، وبالتالي إنتاج قلوب الكابلات بهيكل مستقر وأداء كهربائي فائق. باعتبارها واحدة من المنتجات الرئيسية لشركة Jiangsu Newtopp Precision Machinery Co., Ltd.، فإن ماكينة تجديل القوس المزدوج 1250 تجسد الخبرة الفنية العميقة للشركة وبراعة التصنيع في مجال معدات الكابلات المتطورة.
مبادئ التصميم الأساسية والميزات التقنية
1. نظام دفع القوس المزدوج
وهذا هو أصل اسم النموذج وميزته الأساسية مقارنة بآلات التجديل التقليدية. تحقق الحاملتان المتماثلتان على شكل القوس، من خلال التحكم المتزامن الدقيق، الأداء الرئيسي التالي:
| القوس المفرد التقليدي/الجدائل غير القوسية | ماكينة تجديل القوس المزدوج 1250 |
| قد يكون شد السلك غير متساوٍ، مما يؤثر على استدارة الجدائل. | يضمن التعويض المتزامن للقوس المزدوج توترًا ثابتًا للغاية عبر جميع الأسلاك، مما يؤدي إلى تجديل محكم دون وجود فجوات. |
| يمكن أن يتسبب القصور الذاتي العالي أثناء التشغيل عالي السرعة في حدوث اهتزاز وكسر الأسلاك. | يضمن التوازن الديناميكي الممتاز التشغيل السلس، مما يقلل بشكل كبير من الاهتزاز وضغط الأسلاك، وهو مناسب للإنتاج المستمر عالي السرعة. |
| فترة توقف طويلة لتغيير المكوك أو استكشاف الأخطاء وإصلاحها. | يعمل التصميم المريح على تسهيل التشغيل والصيانة، مما يقلل من وقت التوقف غير المخطط له ويحسن كفاءة الإنتاج بشكل عام. |
2. التجديل الفعال والتحكم الدقيق
-
سعة عالية: مصممة لتجدل ما يصل إلى 1250 وحدة أو أكثر (اعتمادًا على قطر السلك)، مما يلبي احتياجات التصنيع الأساسية للكابلات ذات المقطع العرضي الكبير والكابلات متعددة النواة.
-
طول وضع دقيق: يستخدم أنظمة التحكم الميكانيكية أو التحكم المؤازر المتقدمة، مما يوفر طول وضع ثابت وقابل للتعديل وقابل للتكرار بدرجة كبيرة، ومتوافق تمامًا مع معايير الكابلات المختلفة (على سبيل المثال، UL، CE، VDE).
-
السرعة العالية: يعمل تصميم القوس المزدوج الأمثل على تقليل الكتلة الدوارة، مما يسمح بسرعات ميكانيكية أعلى مع الحفاظ على الجودة، وبالتالي زيادة الإنتاج.
باعتبارها مؤسسة وطنية عالية التقنية، قام فريق البحث والتطوير التابع لـ Newtopp بدمج سنوات من الخبرة في مجال تجديل الأقفاص والأنابيب في تصميم القوس المزدوج، والجمع بين كفاءة جدائل الأقفاص عالية السرعة والتحكم الدقيق في شد تجديل القفص.
مجالات التطبيق الأساسية
ال 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:
-
كابلات اتصالات البيانات: زوج ملتوي أو جدائل أساسية لـ Cat5e، Cat6، Cat7، إلخ.
-
كابلات الطاقة: جدل موصل لكابلات الطاقة ذات الجهد المنخفض إلى المتوسط.
-
الكابلات المتخصصة: الجدائل الدقيقة لكابلات الروبوتات، وأحزمة أسلاك السيارات، وكابلات الطاقة الجديدة (الخلايا الكهروضوئية، وأكوام الشحن)، وكابلات الحافلات الصناعية.
-
مواد الأسلاك الأخرى: تجديل أسلاك الهاتف والكابلات الصوتية والمواد المعدنية المختلفة.
من خلال الاستفادة من خبرتها في توفير معدات خط الإنتاج الكاملة لكابلات البيانات والكابلات الصناعية وكابلات الروبوت، تضمن Newtopp أن آلة التجديل ذات القوس المزدوج 1250 تعمل في تآزر مثالي مع المعدات الأولية والنهائية (مثل آلات البثق وآلات التشريط من Newtopp)، مما يشكل خطوط إنتاج عالية الكفاءة.
دليل اختيار المعدات وصيانتها
1. المعلمات الرئيسية لمرجع التحديد
| المعلمة | الوصف والاعتبارات |
| نطاق قطر السلك المطبق | تأكد من نطاق قطر الأسلاك المفردة التي سيتم تجديلها، مما يضمن توافق الماكينة. |
| الأعلى. عدد وحدات التجديل | حدد بناءً على الحد الأقصى لمتطلبات العدد الأساسي لمنتجاتك (على سبيل المثال، نوع 1250). |
| وضع نطاق الطول | تأكد من أنه يغطي متطلبات الطول لجميع مواصفات المنتج الخاص بك. |
| الأعلى. سرعة المغزل | يؤثر بشكل مباشر على كفاءة الإنتاج؛ التوازن مع استقرار الجهاز. |
| حجم بكرة الدفع | قم بمطابقة الأدوات الحالية ومواصفات المواد لتقليل الاستثمار الإضافي. |
| طريقة التحكم في التوتر | الاحتكاك الميكانيكي، أو فرامل الجسيمات المغناطيسية، أو محرك سيرفو؛ تختلف في الدقة والتكلفة. |
2. النقاط الرئيسية للصيانة الروتينية
-
التشحيم المنتظم: قم بتشحيم الأجزاء المتحركة مثل علب التروس والمحامل بدقة وفقًا للدليل.
-
التنظيف: قم بإزالة الرقائق المعدنية والغبار الموجود داخل الجهاز على الفور لمنع فقدان الدقة.
-
فحص نظام التوتر: قم بمعايرة وفحص آليات التحكم في التوتر بانتظام لضمان أداء سريع الاستجابة ودقيق.
-
فحص التثبيت الميكانيكي: تحقق من عدم وجود مسامير مفككة في جميع نقاط الاتصال، خاصة في الأجزاء الدوارة عالية السرعة.
-
فحص النظام الكهربائي: فحص حالة عمل أجهزة الاستشعار، والفرامل، وPLC، والمكونات الكهربائية الأخرى.
لا توفر شركة Jiangsu Newtopp Precision Machinery Co., Ltd. آلات تجديل القوس المزدوج 1250 عالية الجودة فحسب، بل تقدم أيضًا تدريبًا شاملاً للمشغلين وأدلة صيانة مفصلة ودعمًا طويل المدى لقطع الغيار لضمان احتفاظ المعدات بالأداء الأمثل طوال دورة حياتها.
الأسئلة المتداولة (الأسئلة الشائعة)
س 1: ما هي الاختلافات الرئيسية بين جدل القوس المزدوج، وجدال الأنبوب، وجدال القفص؟
أ1: ال core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.
س 2: كيف يمكن منع الإجهاد الالتوائي الداخلي المفرط أو الارتداد الخلفي في الموصل المجدول؟
أ2: وهذا هو بالضبط جوهر ماكينة التجديل ذات القوس المزدوج 1250. يضمن التصميم المتماثل للأقواس المزدوجة ونظام المزامنة الدقيق توترًا متطابقًا تقريبًا لجميع الأسلاك عند نقطة التقارب. يعمل تصميم Newtopp على تحسين مسار عجلة التوجيه وزاوية الالتقاط، مما يقلل من إجهاد الانحناء غير الضروري، ويمنع بشكل أساسي تراكم الضغط الداخلي وارتداد المنتج الناجم عن التوتر غير المتساوي أو التشوه الزائد.
س 3: كيف تضمن أجهزتك التوافق مع خطوط الإنتاج الحالية؟
أ3: باعتبارها موردًا لسلسلة كاملة تغطي أعمال البحث والتطوير والتصميم والتصنيع، فإن شركة Jiangsu Newtopp Precision Machinery Co., Ltd. تدرك تمامًا أهمية تضافر خطوط الإنتاج. نحن نقدم تخصيصًا مرنًا للواجهة (الإشارات الكهربائية، الأبعاد الميكانيكية، مطابقة السرعة، وما إلى ذلك)، مما يضمن إمكانية دمج آلة التجديل ذات القوس المزدوج 1250 بسلاسة في خطوط الإنتاج الحالية للعملاء أو الخطوط الجديدة المكونة من معدات Newtopp الأخرى (مثل أجهزة البثق وآلات الأشرطة اللاصقة)، مما يتيح إنتاجًا ذكيًا ومستمرًا.
س 4: ما هو العمر الافتراضي للمكونات الرئيسية، وهل من السهل استبدالها؟
أ4: تصر Newtopp على استخدام المحامل والتروس والمكونات الكهربائية عالية الجودة. يتم تقوية الأجزاء الميكانيكية الرئيسية وتصنيعها بدقة لضمان عمر خدمة طويل. وفي الوقت نفسه، تتميز المعدات بتصميم معياري، مع إمكانية الوصول بسهولة إلى أجزاء التآكل ونقاط الصيانة من أجل الاستبدال البسيط. تضمن قواعد الشركة، مثل تلك الموجودة في كونشان، التوريد السريع لقطع الغيار الأصلية والدعم الفني.
