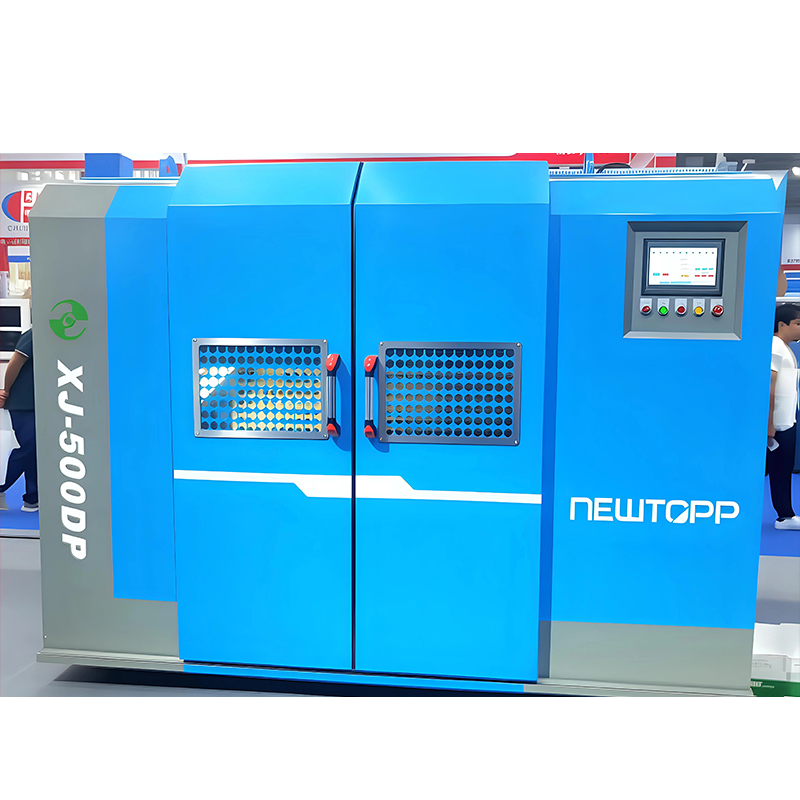

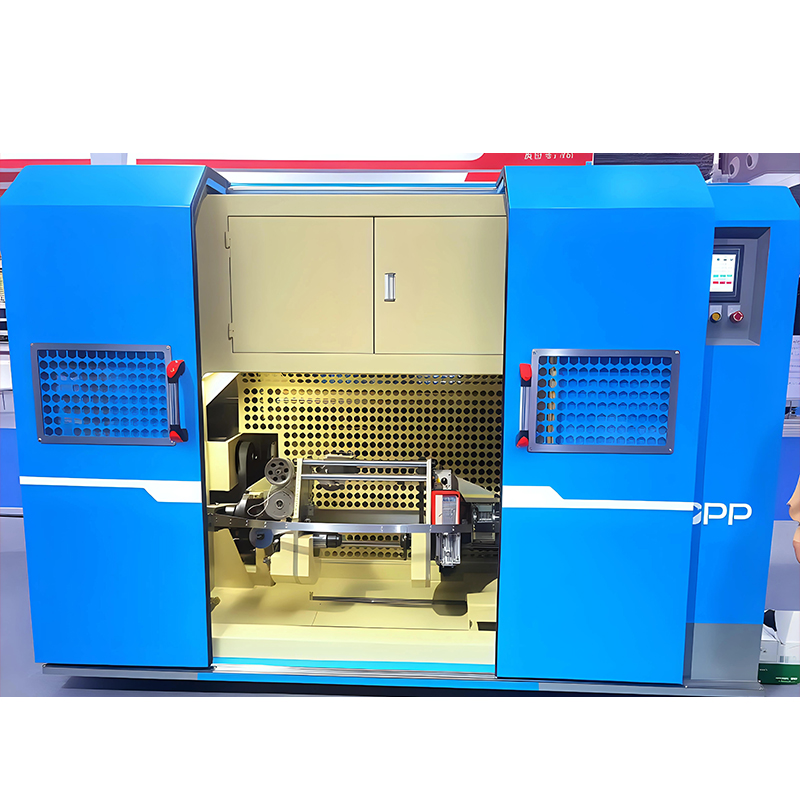

ماكينة تجديل مزدوجة أفقية/عمودية من النوع الخلفي+الزوجي

ال ماكينة تجديل الأزواج من النوع الأفقي/الرأسي هي قطعة محورية من المعدات في تصنيع كابلات البيانات المتطورة. لقد تم تصميمه خصيصًا للدفع الخلفي والملف المزدوج للأسلاك الأساسية المعزولة المستخدمة في كابلات البيانات الدقيقة مثل Cat-5، وCat-5e، وCat-6، واتش دي ام اي 2.1. جوهر هذه الآلة يكمن في وضع التشغيل التآزري "اللف الخلفي أولاً، ثم اللف المزدوج"، والذي يقلل بشكل فعال من إجهاد السلك وتلفه أثناء عملية التجديل. وهذا يضمن استقرار واتساق الأداء الكهربائي لأزواج الأسلاك، مما يشكل الأساس لإنتاج كابلات نقل البيانات عالية الأداء ومنخفضة الكمون.

كمكون رئيسي ضمن مصفوفة منتجات معدات الكابلات لشركة Jiangsu Newtopp Precision Machinery Co., Ltd.، فإن آلة الجدل المزدوجة ذات اللف الخلفي هذه تضم أكثر من عقد من الخبرة في البحث والتطوير في مجال تصنيع الآلات عالية الدقة، مما يعكس سعينا المستمر للفلسفة الهندسية المتمثلة في "الدقة والكفاءة والموثوقية".

تحليل متعمق للمبادئ الفنية

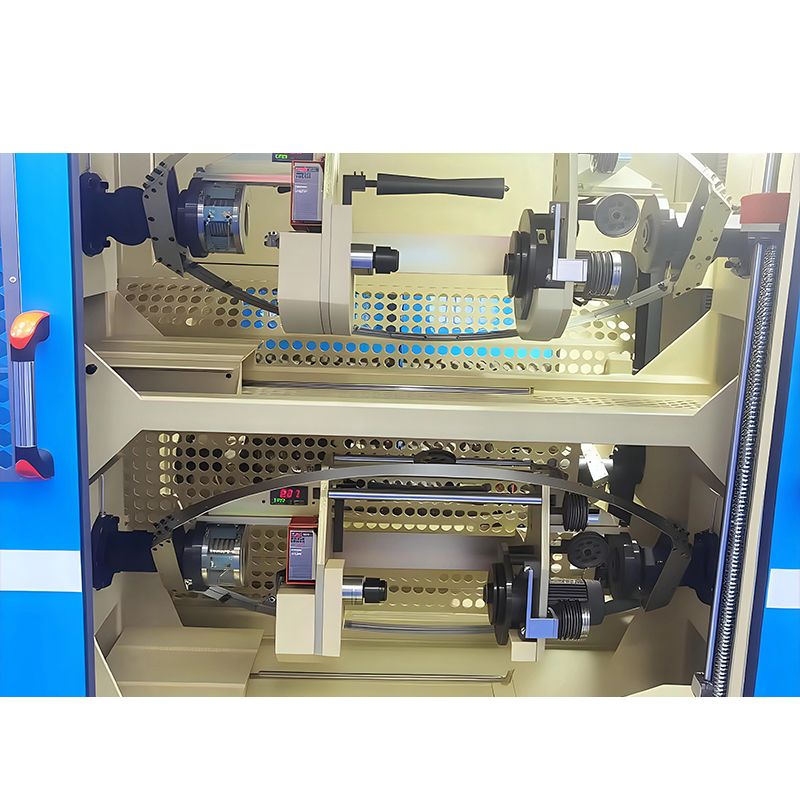

ال equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.

تقلل هذه العملية من مشكلات مثل الضرر الجزئي الذي يلحق بطبقة العزل والتغيرات في معدل استطالة الموصل الناتج عن تراكم عزم الدوران في جدل الزوج التقليدي، مما يحسن بشكل كبير معلمات الأداء الكهربائي الرئيسية لزوج الأسلاك، بما في ذلك فقدان الإرجاع والتداخل عند النهاية القريبة (NEXT).

حالات التطبيق النموذجية

من خلال الاستفادة من قوة البحث والتطوير الخاصة بمؤسسة وطنية عالية التقنية، قامت Newtopp Precision بتصميم ماكينة تجديل الأسلاك المزدوجة ذات اللف الخلفي لتلبية المتطلبات الصارمة للتطبيقات المتطورة المذكورة أعلاه لتصنيع الأسلاك الأساسية بشكل كامل.

الصيانة والدعم الفني
لضمان أن آلة تجديل الأزواج الخلفية من النوع الأفقي/الرأسي تحافظ على الدقة والثبات الأمثل على المدى الطويل، توصي Newtopp بالالتزام بإرشادات الصيانة التالية:

1. الفحص اليومي: تحقق من ضغط المكونات الهوائية، واستجابة نظام التوتر، وارتفاع درجة حرارة المحمل الرئيسي، وأي اهتزاز غير طبيعي.

2. الصيانة الدورية: قم بتجديد الشحوم المحددة للمكونات الدوارة (على سبيل المثال، محامل الالتواء الخلفي، ومحامل الجديل) وفقًا للجدول الزمني، وتنظيف أجهزة الاستشعار الكهروضوئية، وفحص جميع التوصيلات الكهربائية وإحكام ربطها.

3. معايرة الدقة: قم بمعايرة زاوية الالتواء الخلفي ودرجة تجديل الجدائل بشكل دوري باستخدام أدوات احترافية. يمكن تقديم هذه الخدمة من قبل مهندسي Newtopp المحترفين.

تضمن Newtopp Precision جودة كل آلة يتم تسليمها من خلال نظام إدارة الجودة ISO9001 الخاص بها. بدعم من نظام خدمة كامل السلسلة يغطي البحث والتطوير والتصنيع والمبيعات، فإننا نقدم للعملاء دعمًا شاملاً يتراوح من التركيب والتشغيل، وتدريب المشغلين، إلى المساعدة الفنية مدى الحياة.

الأسئلة المتداولة (الأسئلة الشائعة)

1. س: لماذا تعد خطوة "اللف الخلفي" ضرورية في تصنيع أزواج كبلات البيانات؟
   ج: يتم استخدام اللف الخلفي للتخلص من إجهاد الدوران المتراكم في السلك الأساسي المعزول أثناء عملية الدفع. بدون الالتواء الخلفي، قد يتسبب تجديل الزوج المباشر في أن يؤدي هذا الضغط إلى تشوه جزئي للبنية الداخلية للسلك، مما يؤثر بشدة على استقرار المعاوقة المميزة ومؤشرات التداخل أثناء إرسال الإشارات عالية التردد. وهذا يجعل من الصعب على الكابل اجتياز اختبارات عالية المستوى مثل Cat-6/HDMI 2.1.

2. س: ما هي المزايا المحددة لآلة جدل الأزواج ذات اللف الخلفي من Newtopp مقارنة بآلات تجديل الأزواج المزدوجة العادية؟
   ج: ال core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.

3. س: ما هي العوامل الرئيسية التي يجب مراعاتها عند الاختيار بين النوعين الأفقي والرأسي؟
   ج: ال primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.

4. س: هل يمكن للمعدات استيعاب إنتاج الأسلاك الأساسية بمواصفات مختلفة (على سبيل المثال، القطر، وطول التمديد)؟
   ج: نعم. تم تصميم ماكينة تجديل الأزواج Back-Twist من Newtopp لتحقيق تنوع جيد. يمكن تبديل الإنتاج بسرعة بين مواصفات زوج الأسلاك المختلفة عن طريق تغيير بكرة الدفع، وضبط الموتر، وتعديل معلمات الجديل (مثل السرعة، ودرجة الصوت، وما إلى ذلك) على شاشة اللمس. نحن نقدم أدلة تشغيل مفصلة وإرشادات إعداد المعلمات.

5. س: كشركة مصنعة للمعدات، كيف تضمن شركة Newtopp التشغيل المستقر للآلة على المدى الطويل؟
   ج: أولاً، المكونات الأساسية مثل المغزل الرئيسي، المحامل، وأنظمة المؤازرة يتم الحصول عليها من علامات تجارية مشهورة عالميًا. ثانياً، نحن نمتلك مركز بحث وتطوير مستقل ومركز تشطيب، مما يسمح بالتصنيع الدقيق داخل الشركة للأجزاء الهيكلية الرئيسية لضمان الجودة الأساسية. وأخيرًا، نقدم دعمًا شاملاً لما بعد البيع، بما في ذلك التشخيص عن بعد، وتوريد قطع الغيار، والمتابعة المنتظمة، مما يضمن تشغيل خطوط الإنتاج لعملائنا بشكل مستمر وكفاءة. يُلزمنا نظام الإدارة البيئية ISO14001 الخاص بنا أيضًا بممارسة المسؤولية البيئية في تصنيع المعدات وخدمتها.
